Laboratorio #2

A continuación presentamos las simulaciones de los circuito que posterorimente implementamos en la práctica de laboratorio.

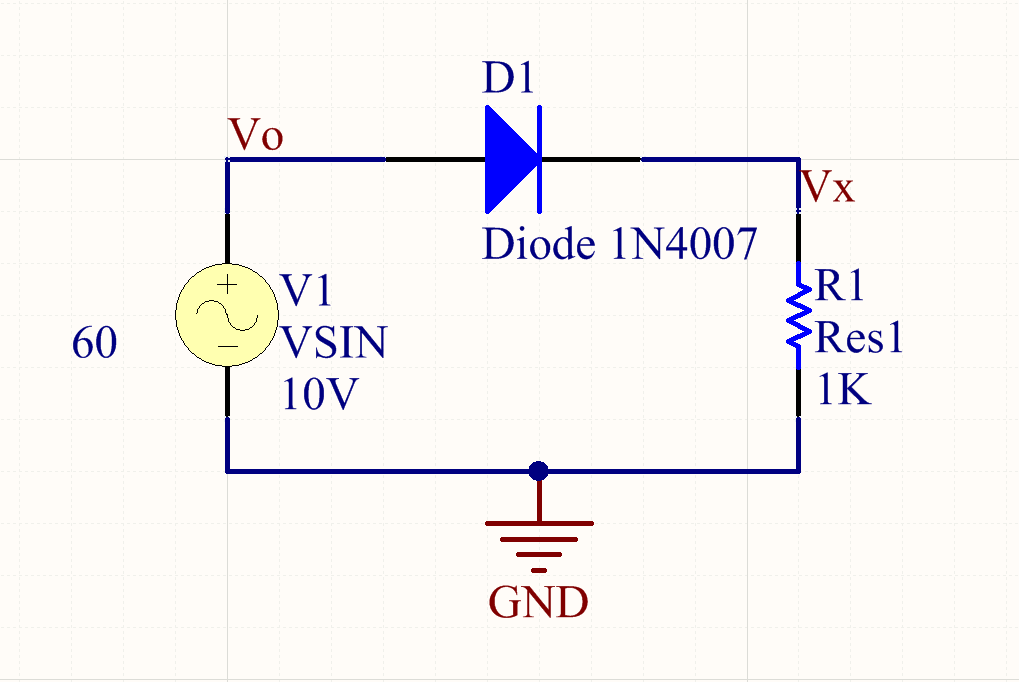

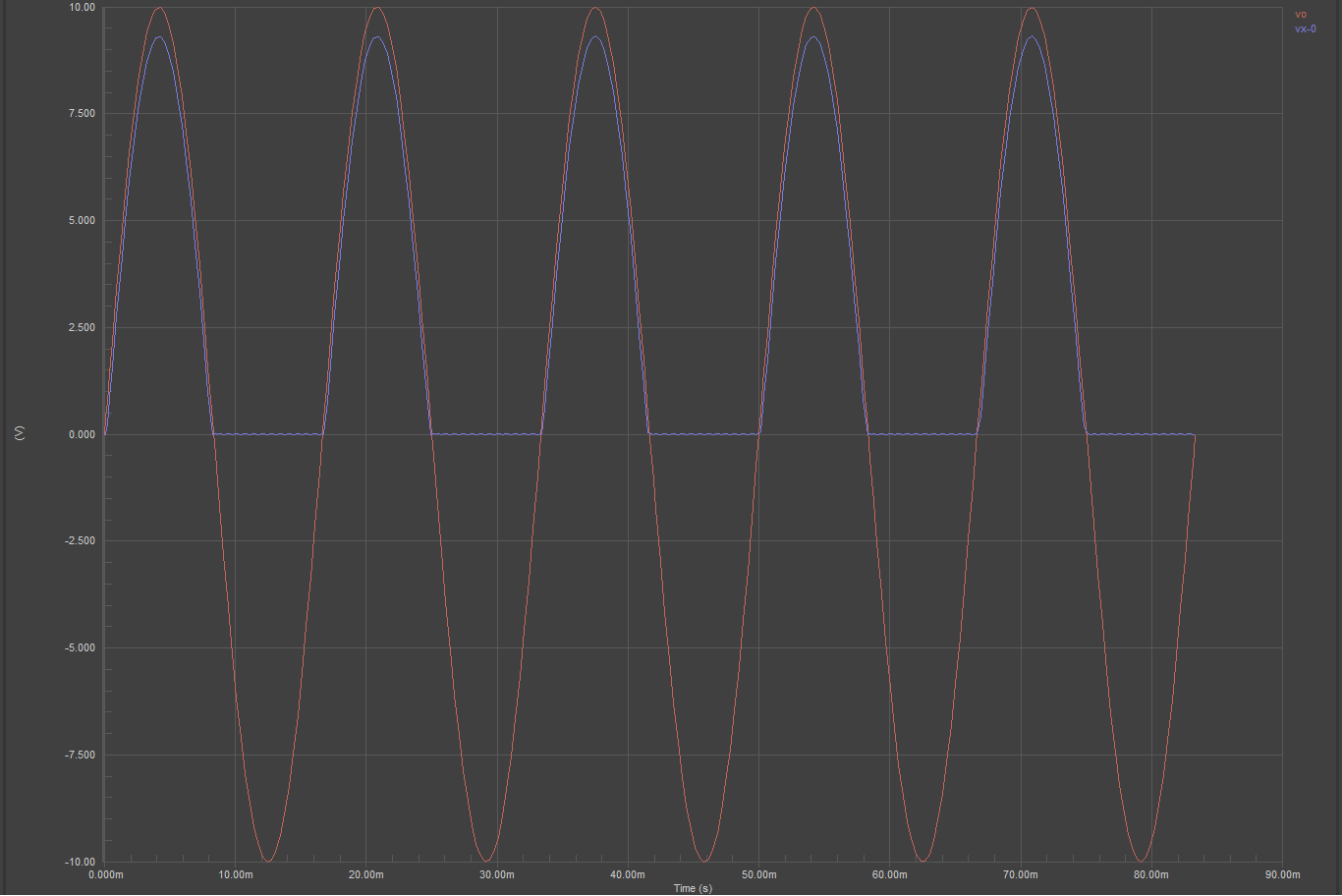

En este primer circuito podemos ver un rectificador de media onda (en este caso del semi-ciclo positivo). En la gráfica la linea roja, representa la forma de onda del voltaje de entrada en el diodo y la linea azul el voltaje de salida en el mismo, y como se puede ver ya esta rectificada.

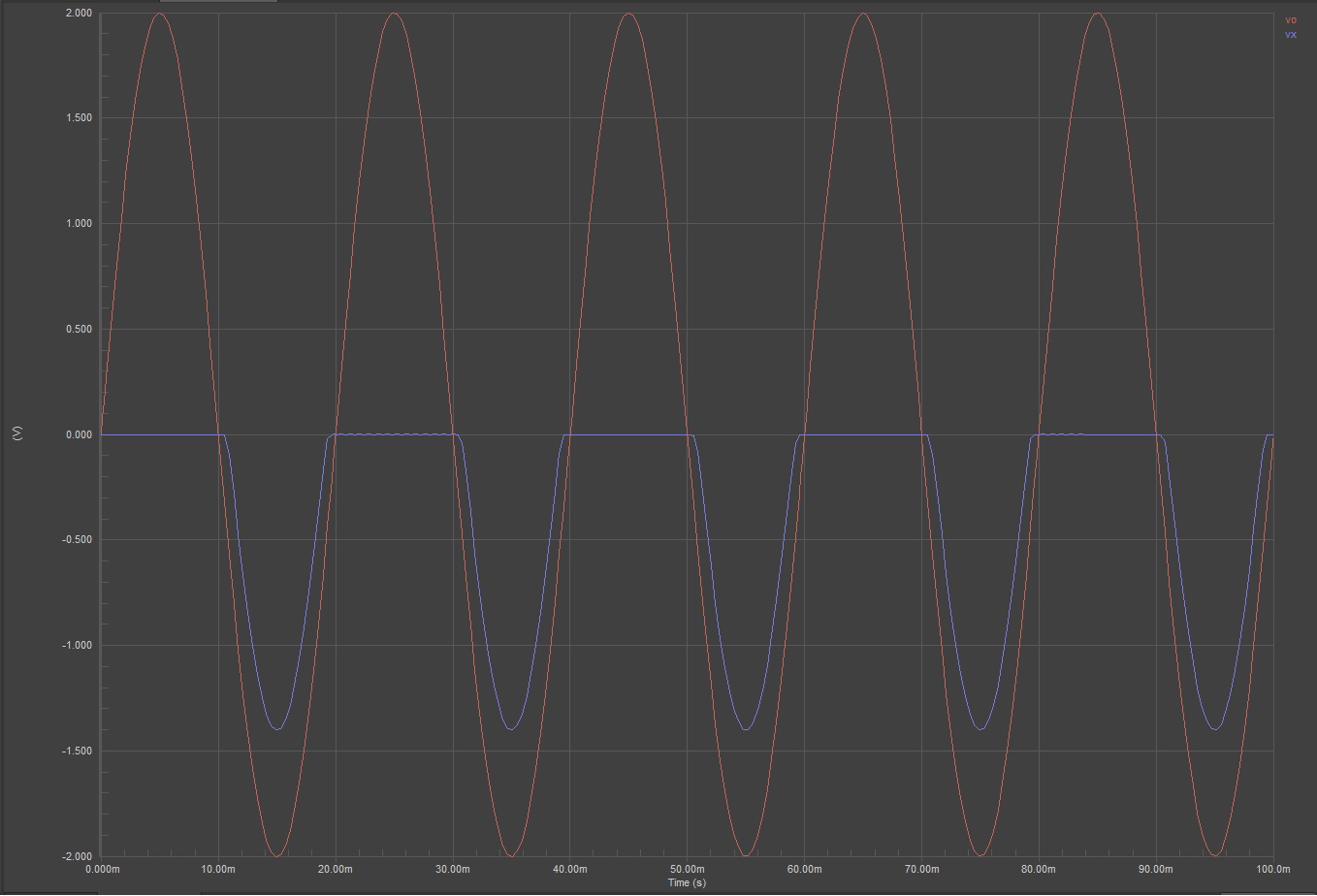

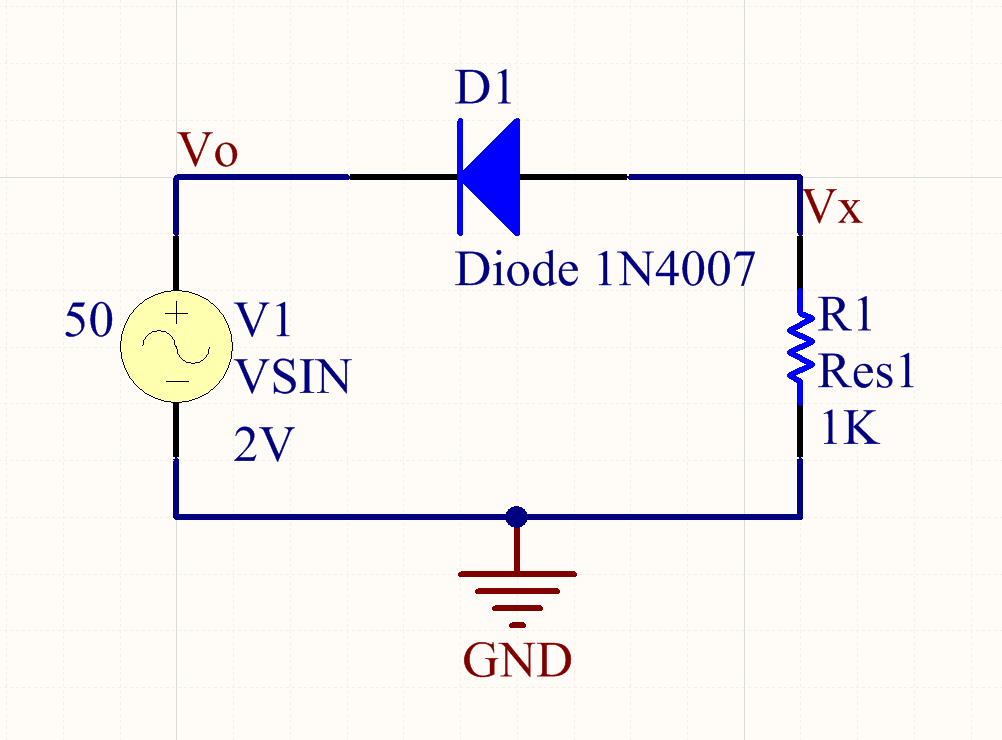

En el segundo circuito también podemos ver un rectificador de media onda. En la gráfica la linea roja, representa la forma de onda del voltaje de entrada en el diodo y la linea azul el voltaje de salida en el mismo, y como se puede ver ya esta rectificada, en este caso en el semi-ciclo negativo de la onda.

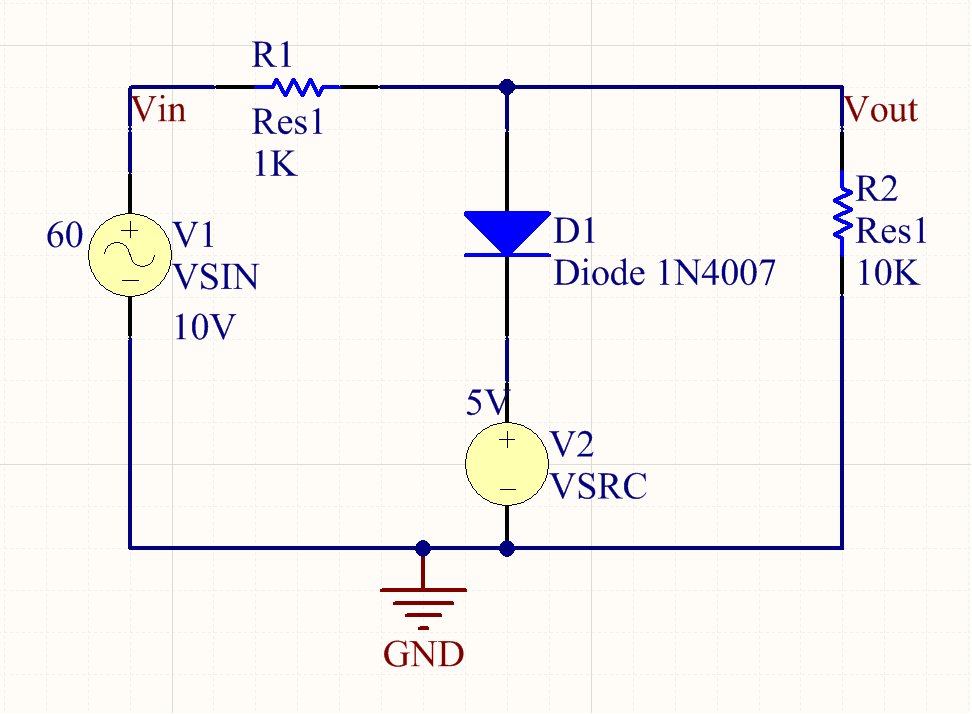

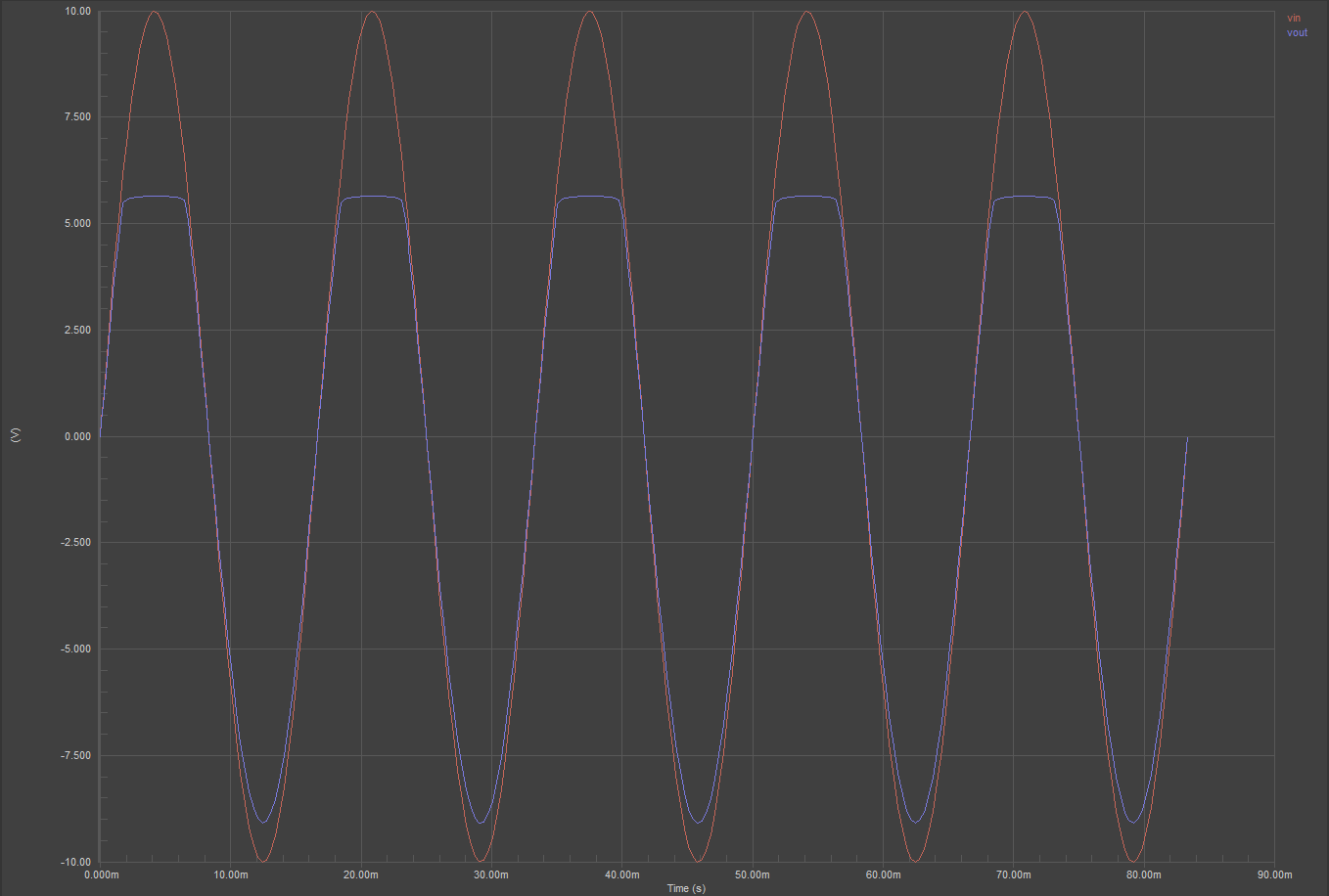

En esta gráfica que el rectificado es de media onda en el semi-ciclo negativo, pero sube alrededor de 5V cuando esta en el semi-ciclo positivo debido a que cuando la onda esta rectificada pasa por una fuente DC de 5 voltios lo que aumenta el voltaje de la señal nuevamente.

Conocimiento previos.

Hoja de datos de los diodos de la familia 1N4004/1N4007.

En esta parte haremos un paso a paso del trabajo que realizamos en la práctica de labortorio.

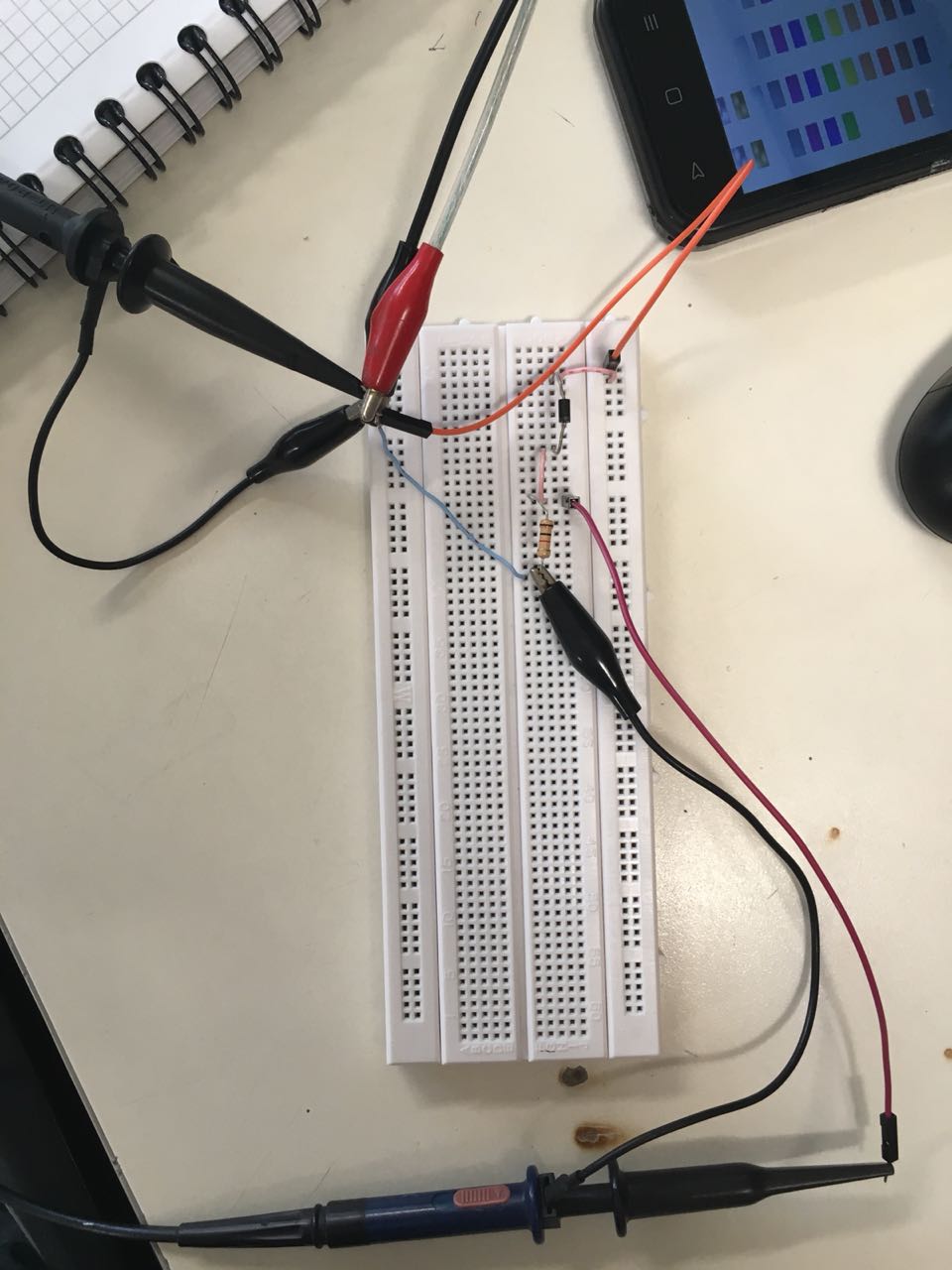

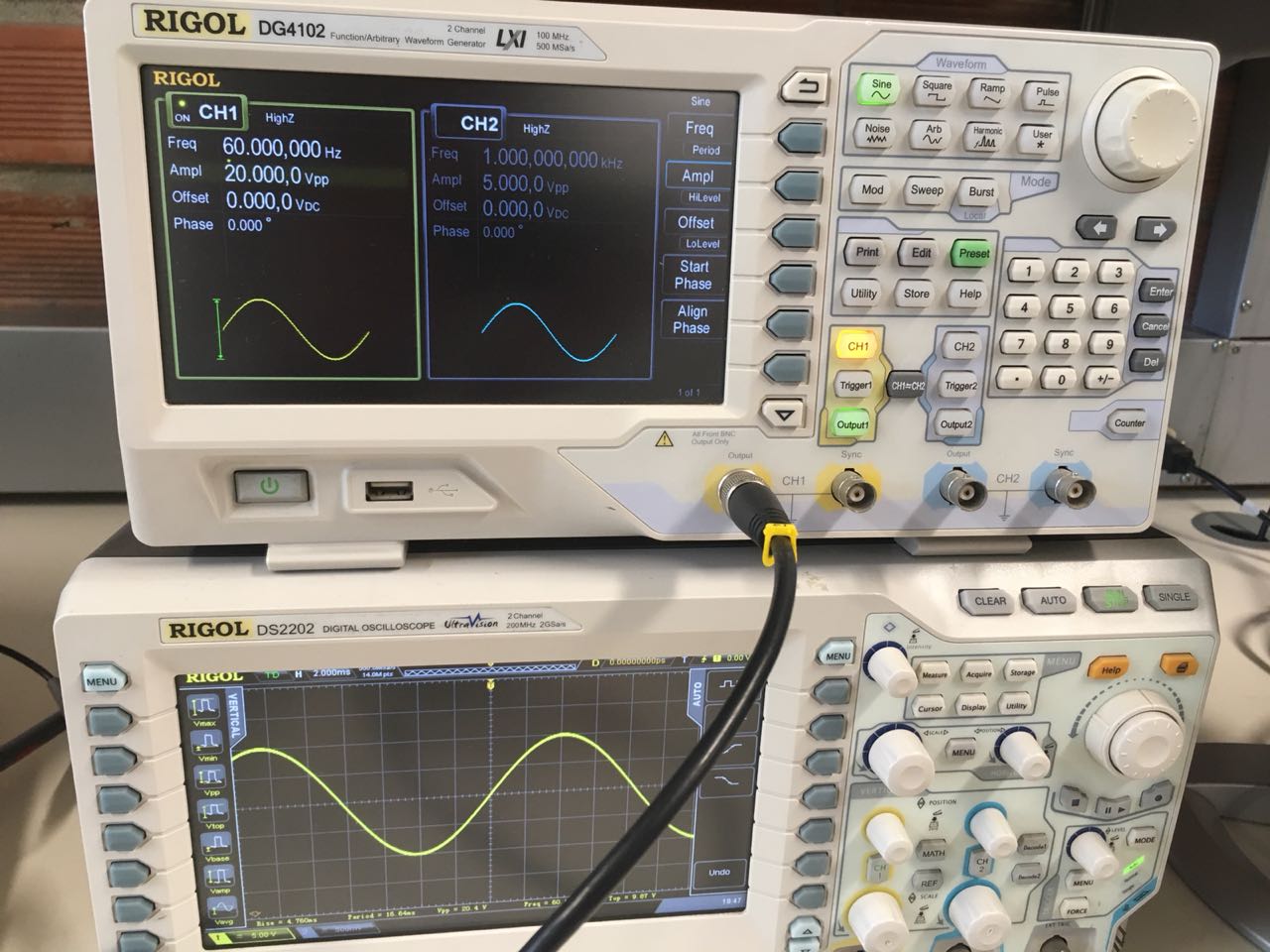

Básicamente en para montar cada circuito seguimos los mismos pasos, lo primero que hicimos fue calibrar el generador de onda con los parametros que nos indicaba la guía, luego montabamos los circuitos en la protoboard y por último conectabamos el circuito al osciloscopio para visualizar la forma de onda del voltaje de salida en nuestros circuitos.

Primer circuito

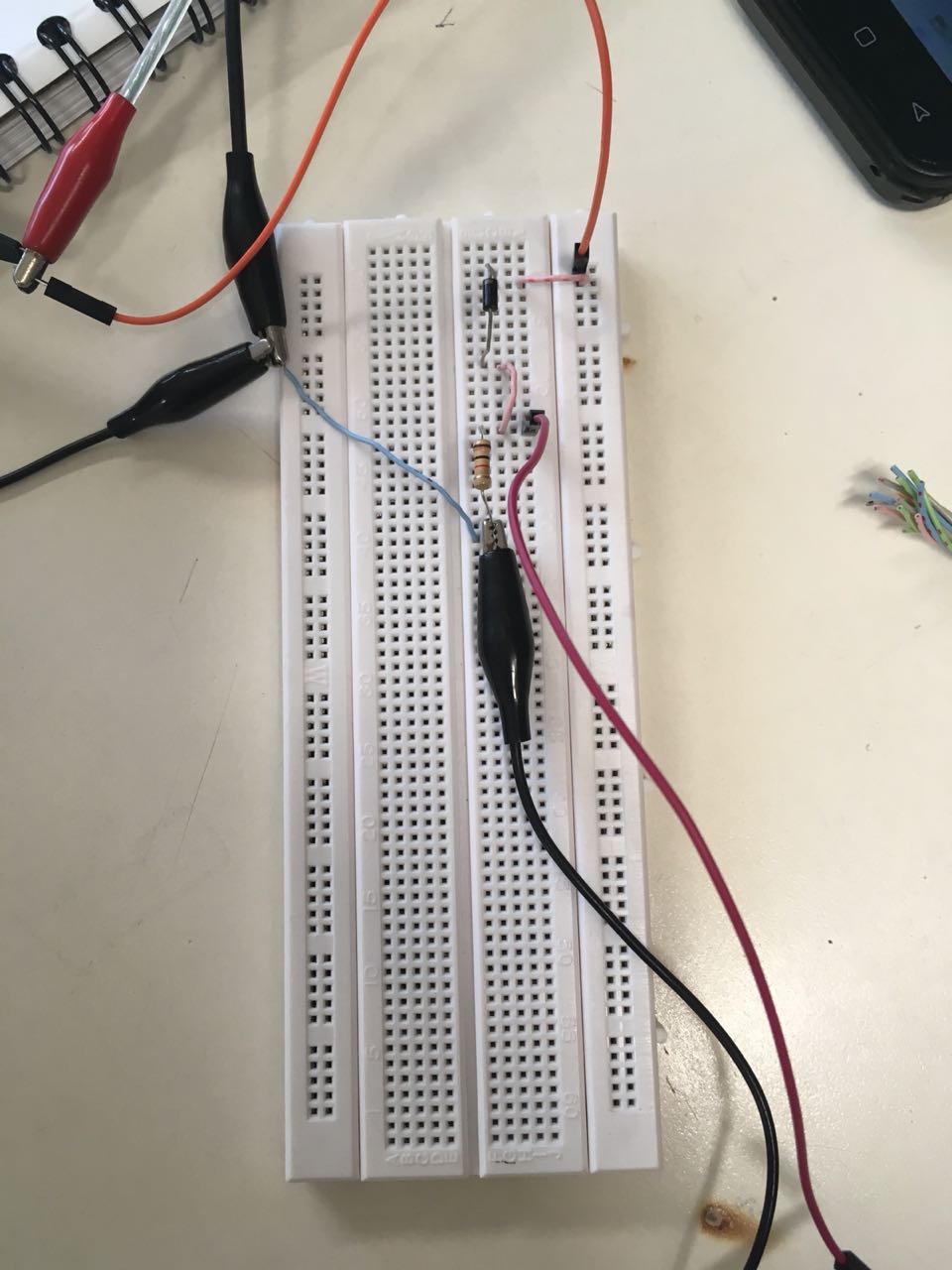

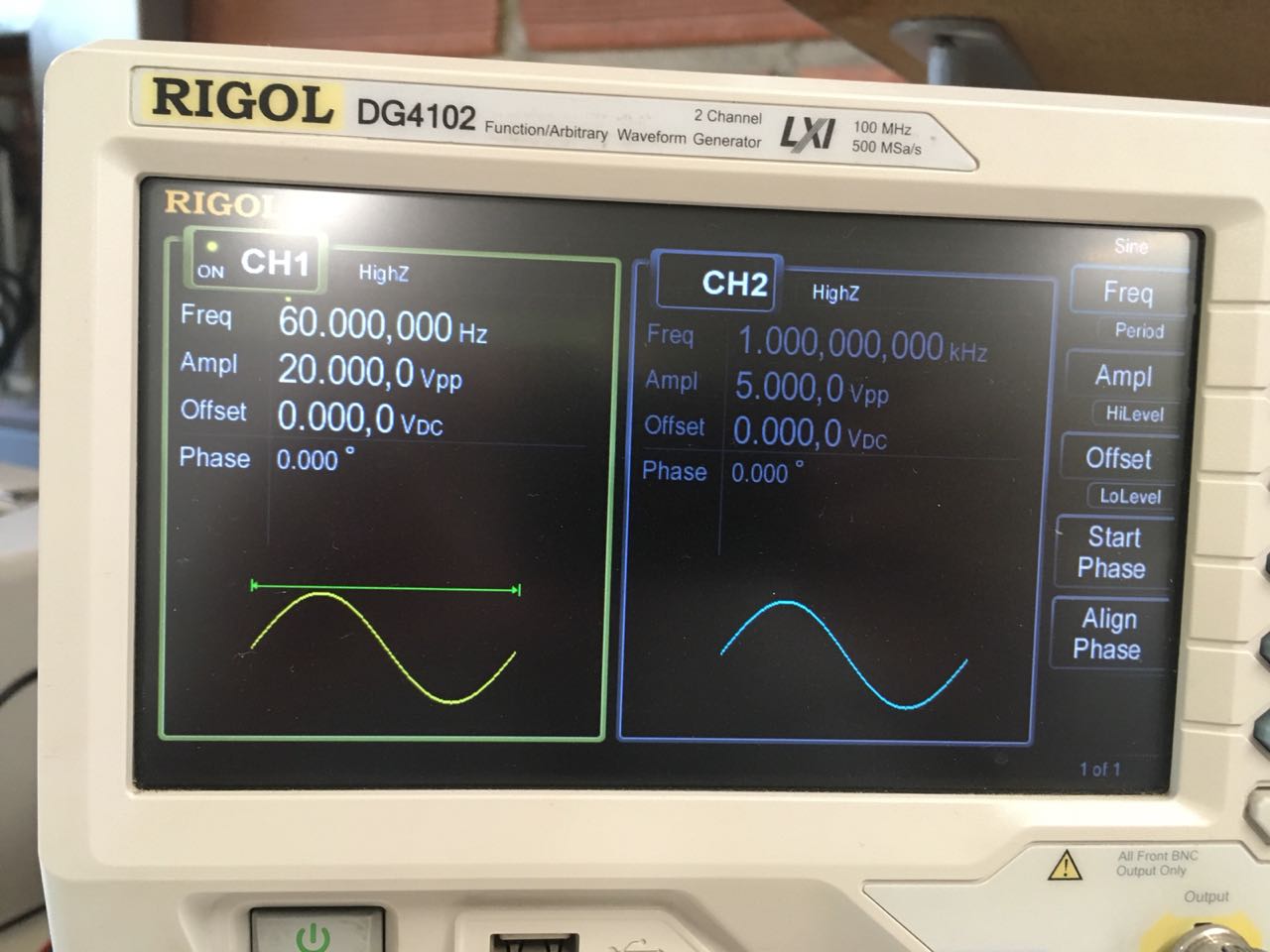

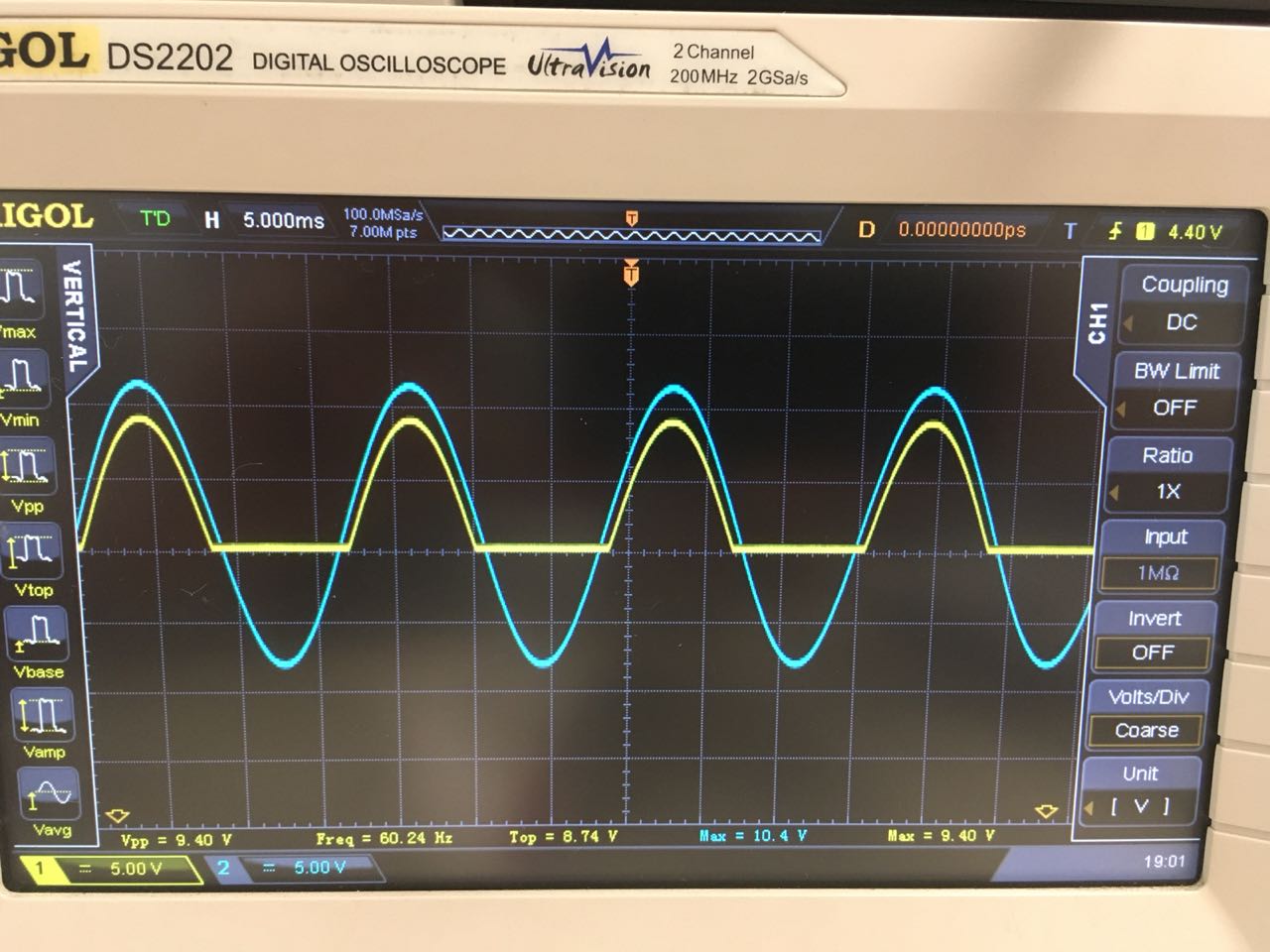

Configuramos el generador con los siguientes valores: Freq: 60Hz Vp: 10V	Montamos el circuito rectificador de media onda positiva.	En esta gráfica vemos el comparativo de la señal de entrada en el diodo (señal azul) y la señal de salida (señal amarilla) y claramente se observa que la señal de salida esta rectificada en el semi-ciclo positivo.

Segundo circuito

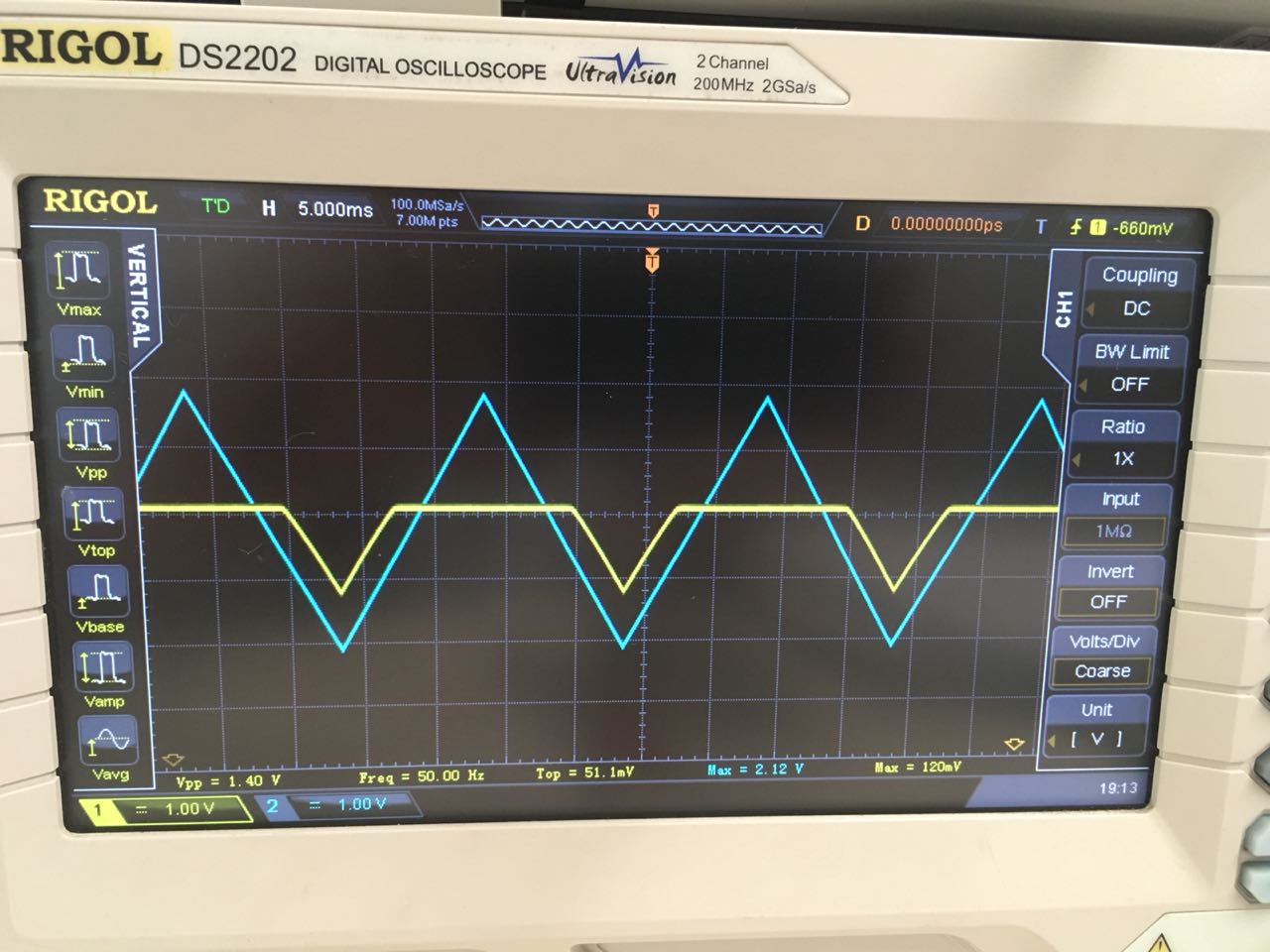

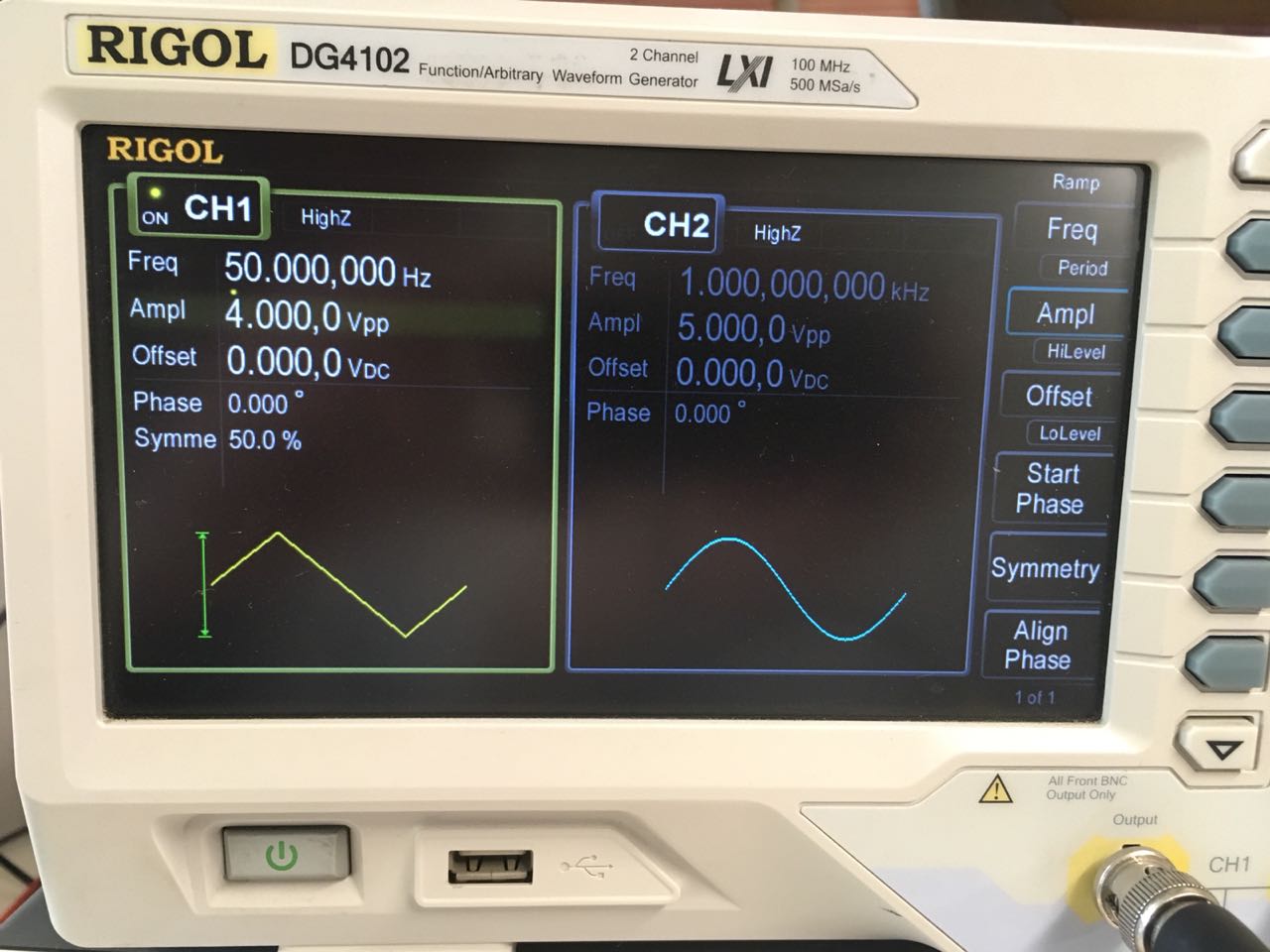

Configuramos el generador con los siguientes valores (en este caso una señal triangular): Freq: 50Hz Vp: 2V	Montamos el circuito rectificador de media onda negativa.	En esta gráfica vemos el comparativo de la señal de entrada en el diodo (señal azul) y la señal de salida (señal amarilla) y claramente se observa que la señal de salida esta rectificada en el semi-ciclo negativo, su comportamiento es similar al de una señal senoidal.

Tercer circuito

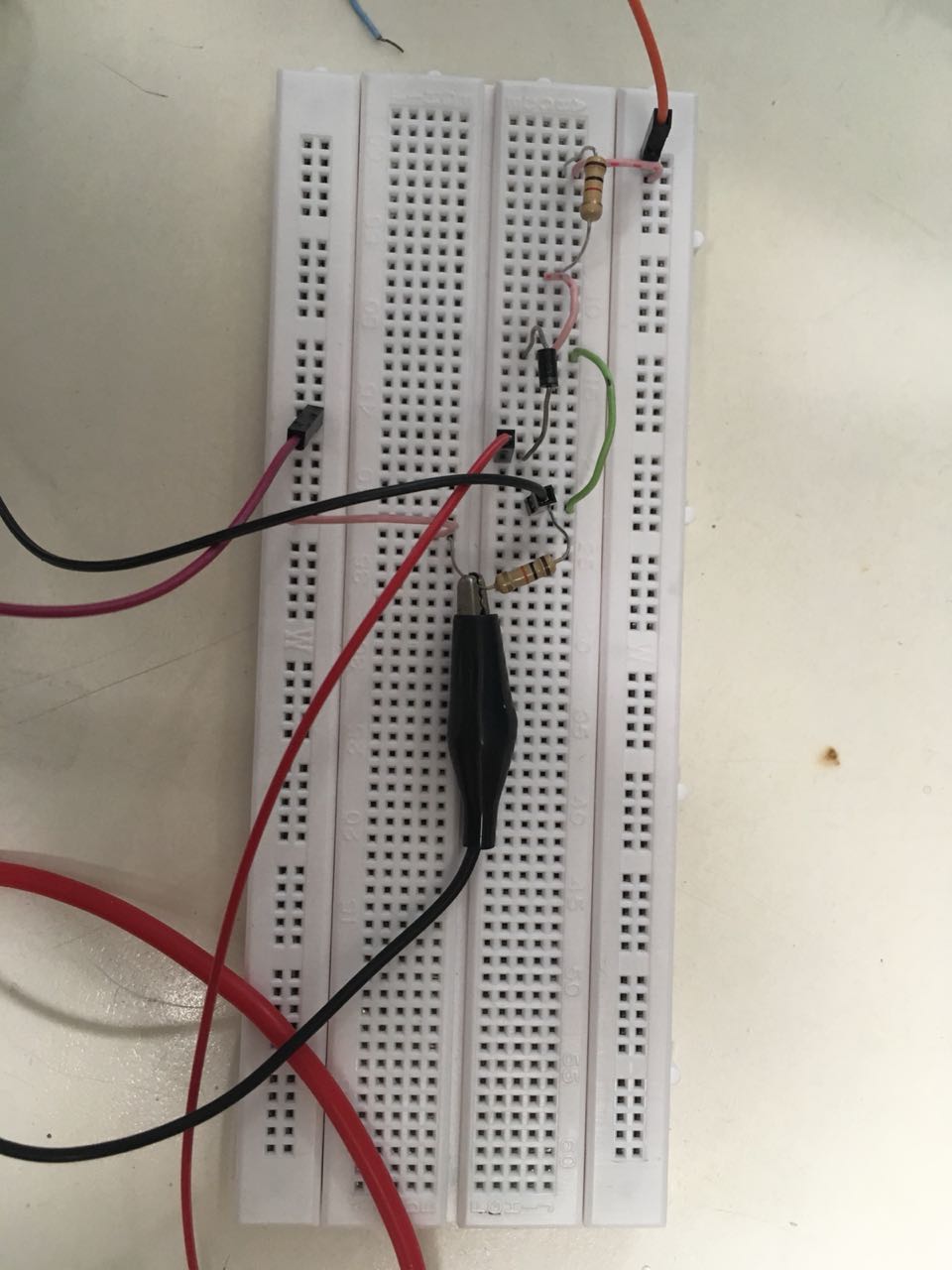

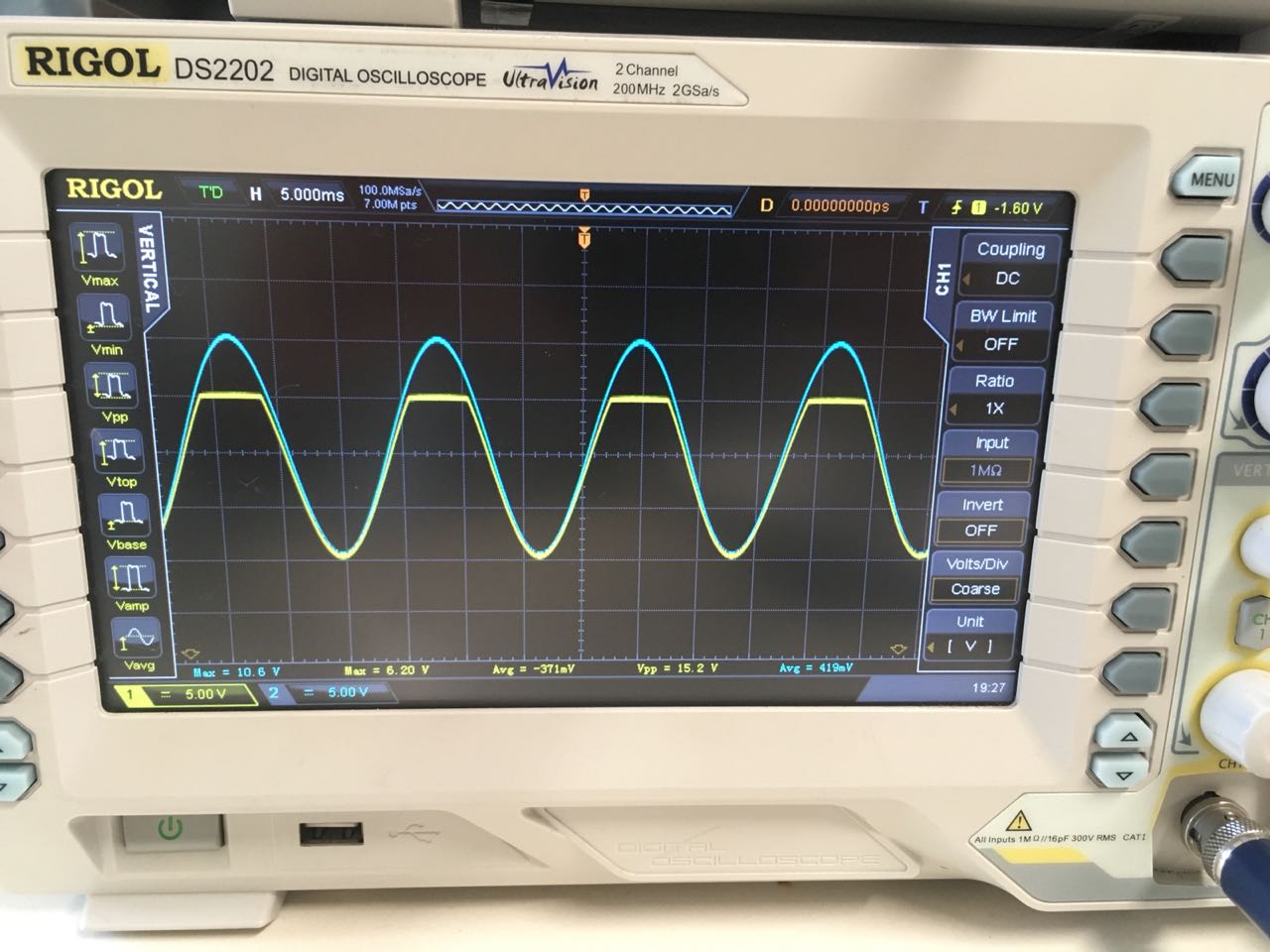

Configuramos el generador con los siguientes valores: Freq: 60Hz Vp: 10V	Montamos el circuito rectificador de media onda negativa con una fuente DC extra de 5V.	En esta gráfica vemos el comparativo de la señal de entrada en el diodo (señal azul) y la señal de salida (señal amarilla) y claramente se observa que la señal de salida esta rectificada en el semi-ciclo negativo,pero en esta ocasión sube alrededor de 5V cuando esta en el semi-ciclo positivo debido a que cuando la onda esta rectificada pasa por una fuente DC de 5 voltios lo que aumenta el voltaje de la señal nuevamente.

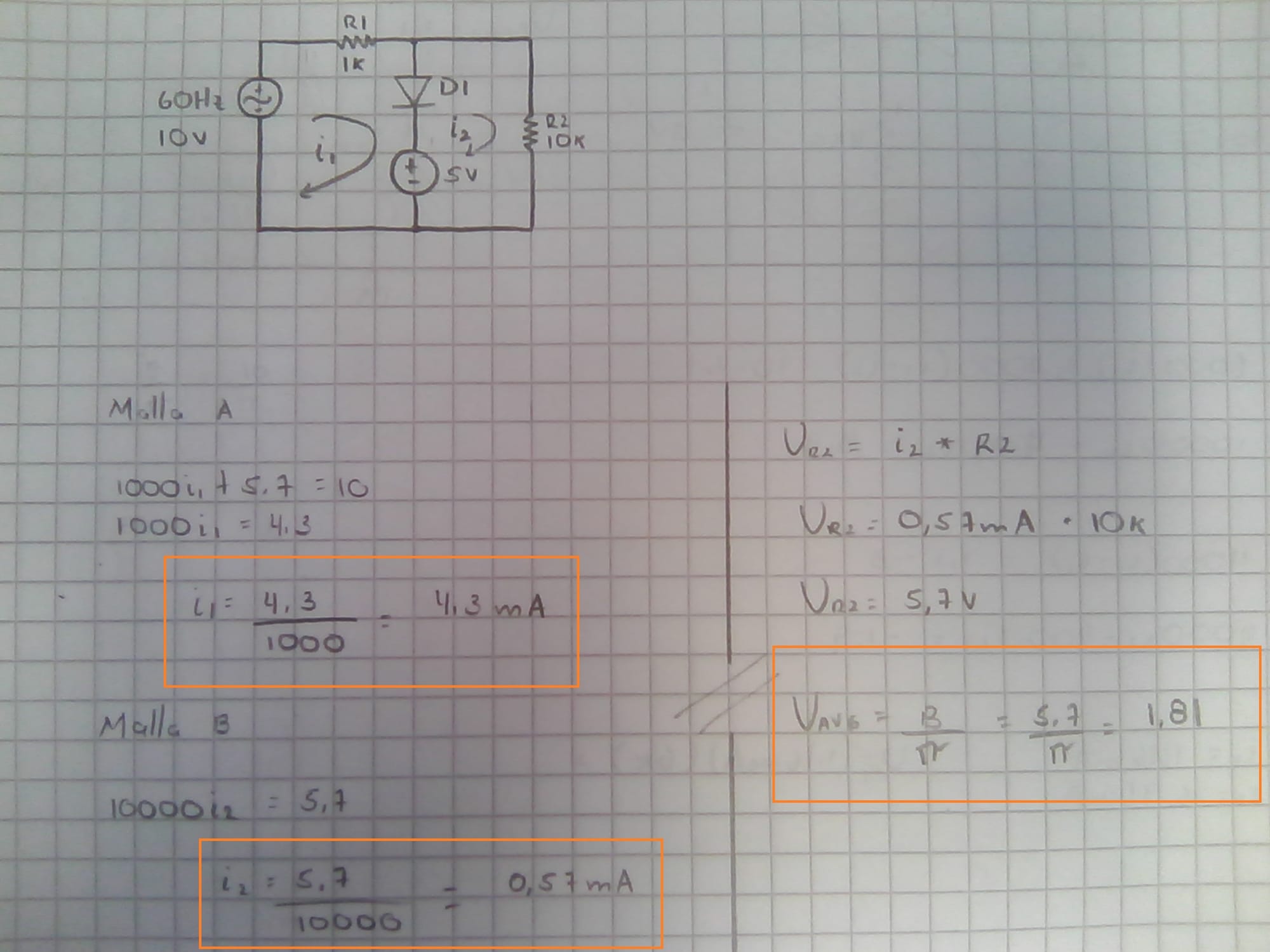

Luego, procedimos a calcular el voltaje average en la carga para caularlo con el que medimos en la práctica que feue de V_avg ~1.56V y lo comparamos con el que calculamos V=1.81V, ambos valores dieron muy cercanos.

• No verificar el correcto montaje de los circuitos , pues en una ocación pasamos esto por alto e hicimos un corto circuito, que puede ser algo muy peligroso, pues no solo genera daños en los equipos de trabajo sino también en nosotros.

• Los resultados a los que llegamos con los analisis que realizamos en clase (teoricos) no son muy diferentes a los resultados que hallamos en la práctica.
• el funcionamiento de un diodo dentro de un circuito, depende de como este polarizado dentro del mismo, pues si esta en directa el diodo conduce, pero si esta en inversa se comporta como circuito abierto.
• Aunque un diodo se represente como una fuente de voltaje, nunca va a dar voltaje, sino que por el contrario ese valor (aproximandamente 0,7V) representa la caida de tensión en el diodo.
•  Si luego de que la señal atraviesa el diodo y ya esta rectificada pasa por una fuente de voltaje, el rectificado se puede ver afectado por el aumento de tensión en ese punto.
