Laboratorio #1

En este práctica iniciamos montando una serie de circuitos en el programa de simulación Altium designer, primero para comprender mejor el funcionamiento de un diodo en un circuito y segundo para familiarizarnos con el manejo de dicha herramienta.

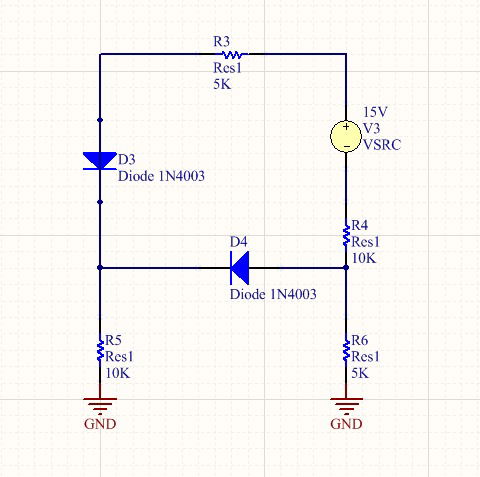

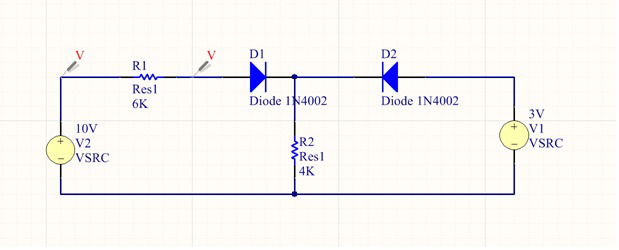

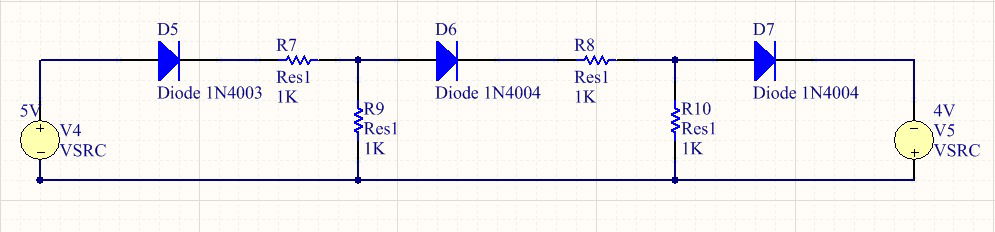

En la siguiente tabla se pueden los diseños de los circuitos que simulamos (al lado izquierdo) y una grafica del comportamiento del circuito (al lado derecho).

	Gráfica #1

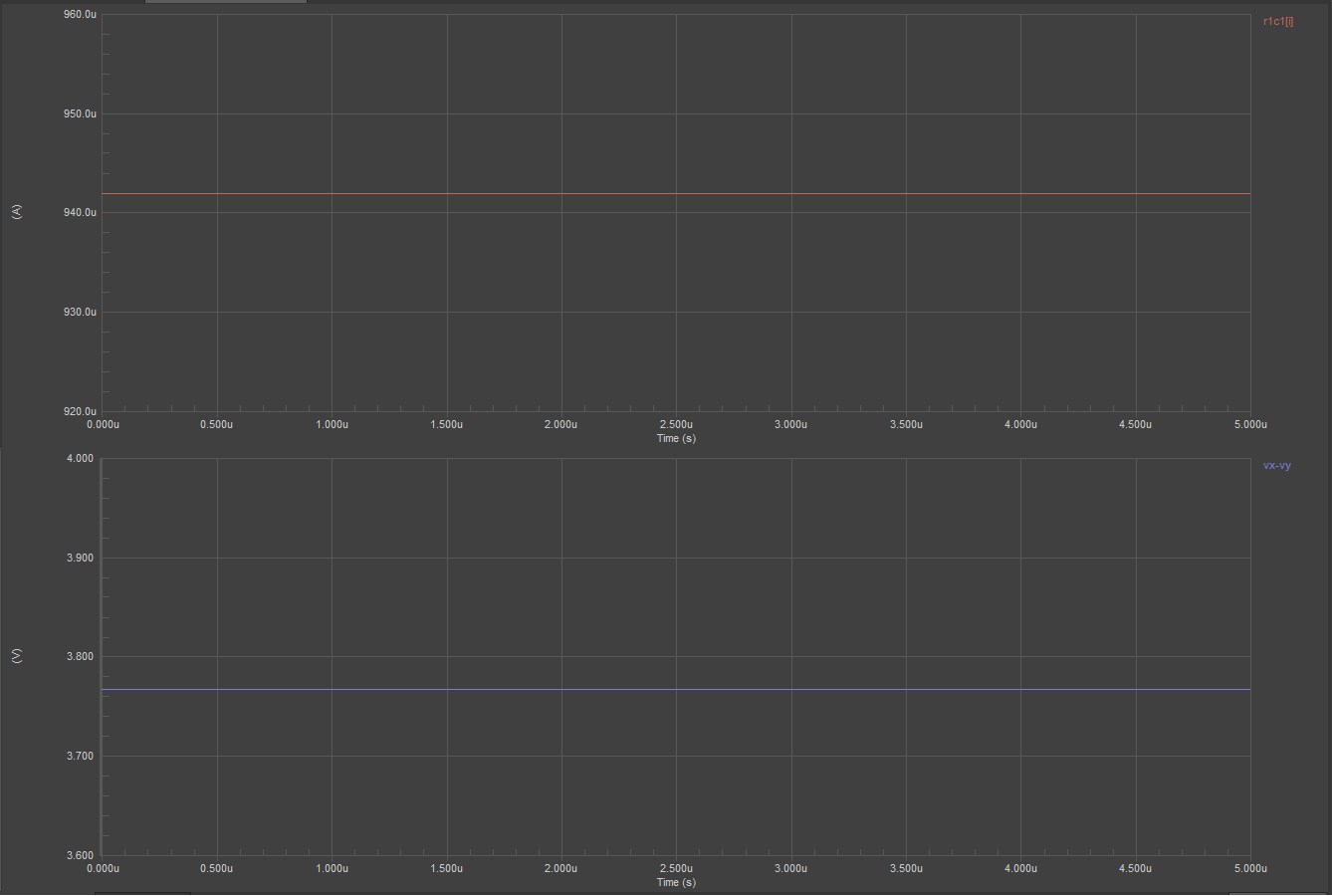

En la gráfica #1 podemos ver como se esta comportando R1 dentro del circuito, su corriente (Amp) y su voltaje (V) en el tiempo.
	Gráfica #2
En la gráfica #2 vemos el comportamiento en el tiempo del voltaje (V) en R5 y también el comportamiento de la corriente (Amp) en D4.
	Gráfica #3
La gráfica #3 nos muestra el comportamiento de la corriente (Amp) en D2.

Mientras realizabamos la práctica encontramos algunos problemas, sin embargo los pudimos solucionar mientras avanzabamos. Algunos problemas fueron:

+ El poco dominio que se tenia del programa, lo cual dificultaba un poco la construcción de los circuitos y su correcta compilación.

+ A la hora de hacer la simulación no se encontraba un paquete en la librería para el funcionamiento, por ende nos toco esperar que la instalaran.

+ Luego de tener instalado el paquete que permitía hacer la simulación, tuvimos dificultades a la hora de denotar los puntos en los cuales debíamos hacer las mediciones. los marcábamos en el circuito pero no nos aparecían en la ventana donde debíamos seleccionarlos para medirlos.

+ Dependiendo de la forma en que se ubique el diodo en el circuito, el comportamiento del voltaje en la carga se comportara de formas diferentes.

+ Esta primera practica nos llevo a conocer el comportamiento de los diodos dentro del circuito, y sus funcionalidades.

+ Por el cátodo del diodo no va a tener conducción, mientras que por el ánodo si habrá.
