En este laboratorio trabajamos con el diodo zener y analizamos las diferentes funciones que este diodo cumple y lo que nos puede proporcionar en un circuito.


Circuito #1

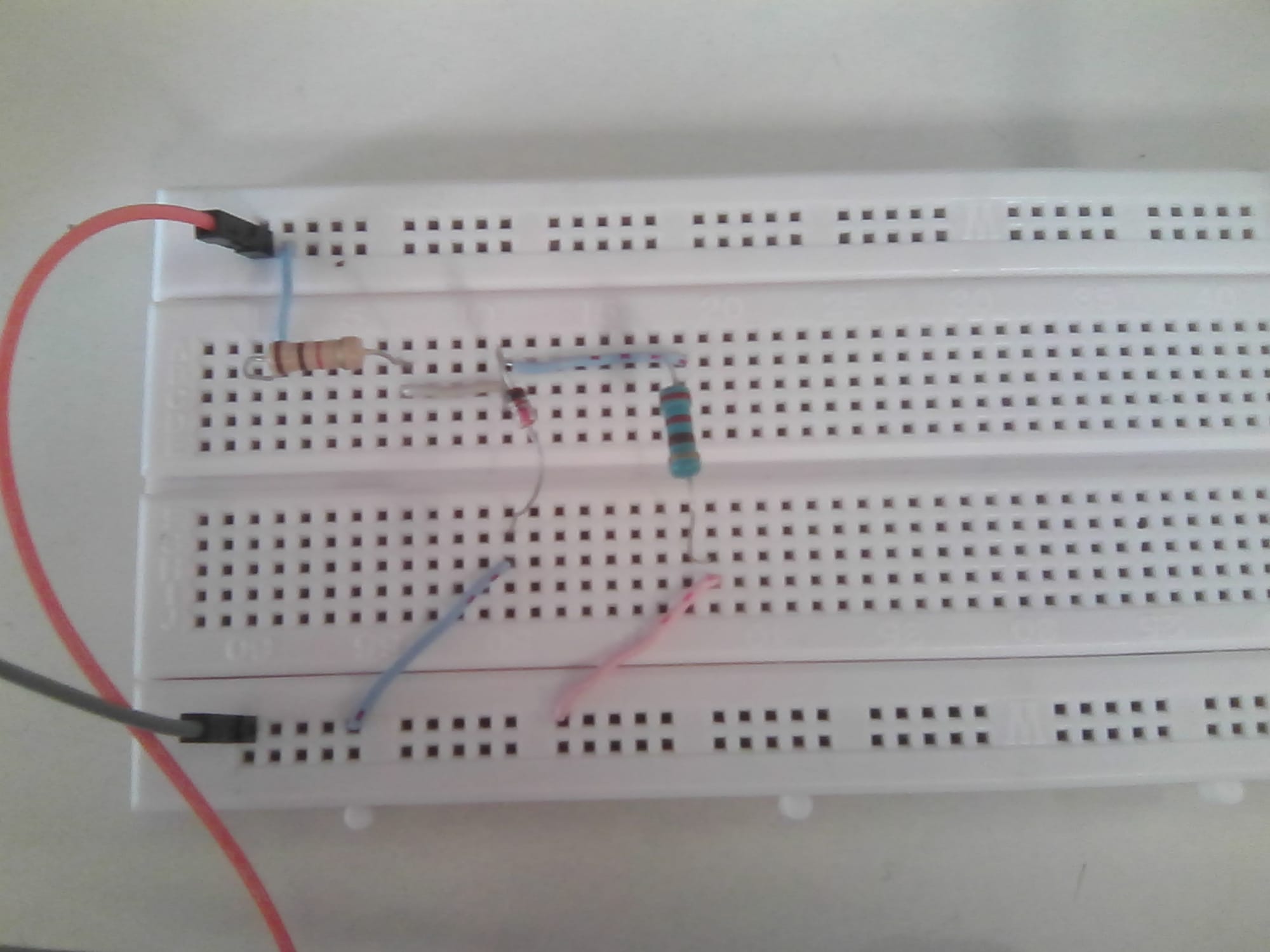

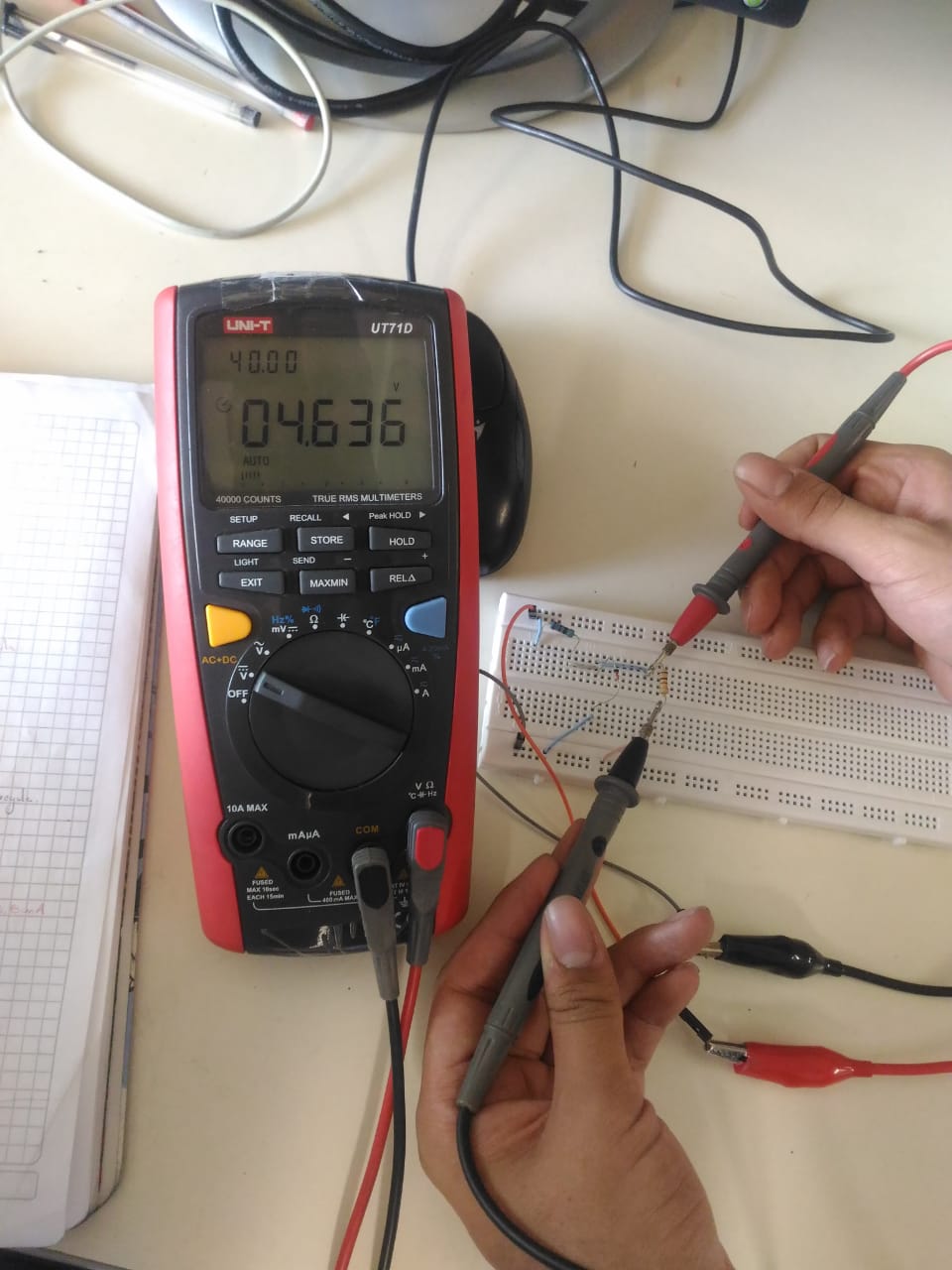

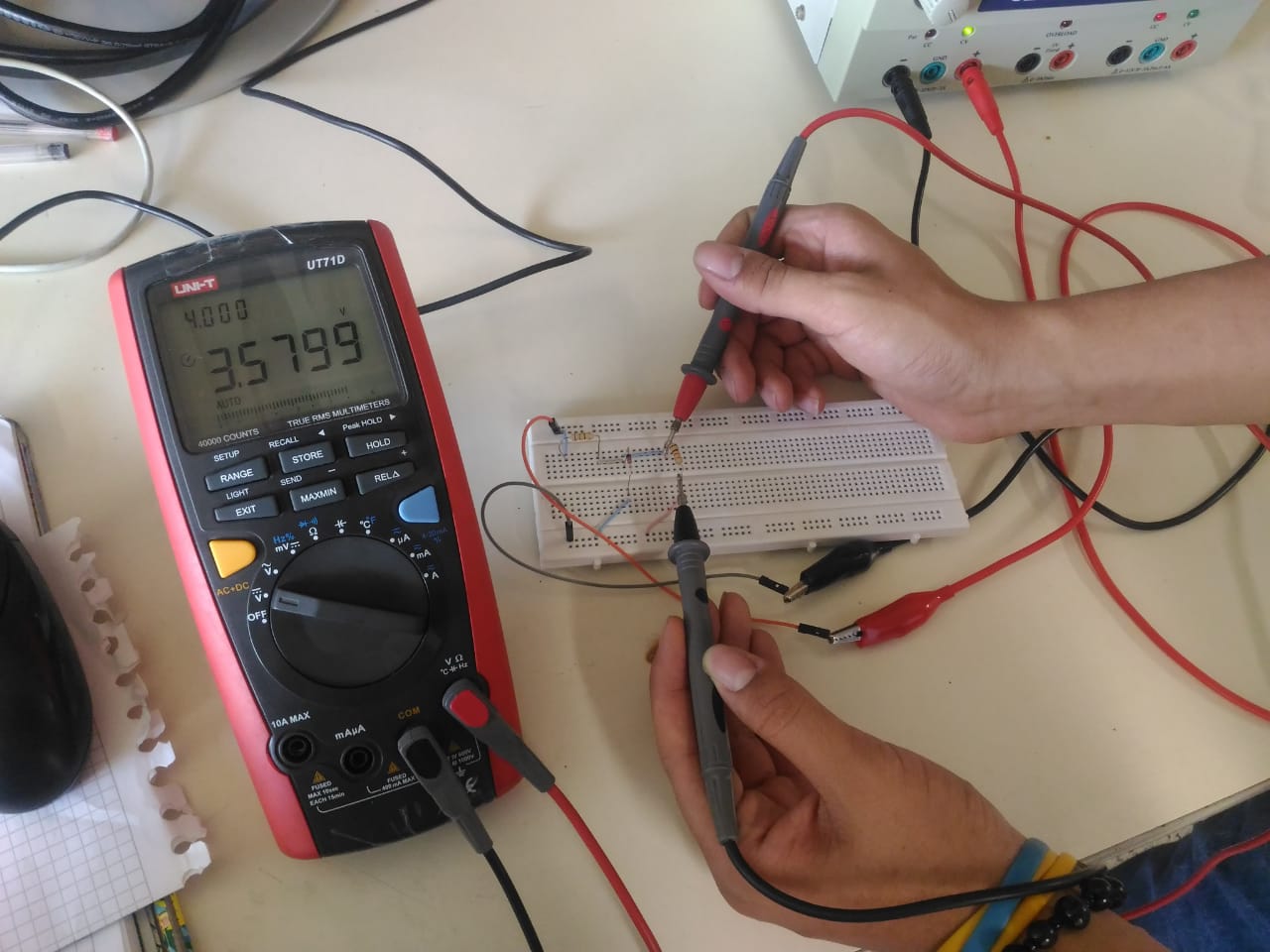

En las imágenes podemos observar los procedimientos realizados con el circuito del diodo zener, en la primera imagen se observa el montaje del circuito en la protoboard, en la segunda y tercera imagen observamos las mediciones realizadas y los  valores obtenidos del multimetro, en la ultima imagen vemos el voltaje con el que se alimento el circuito, el cual era de 6V.

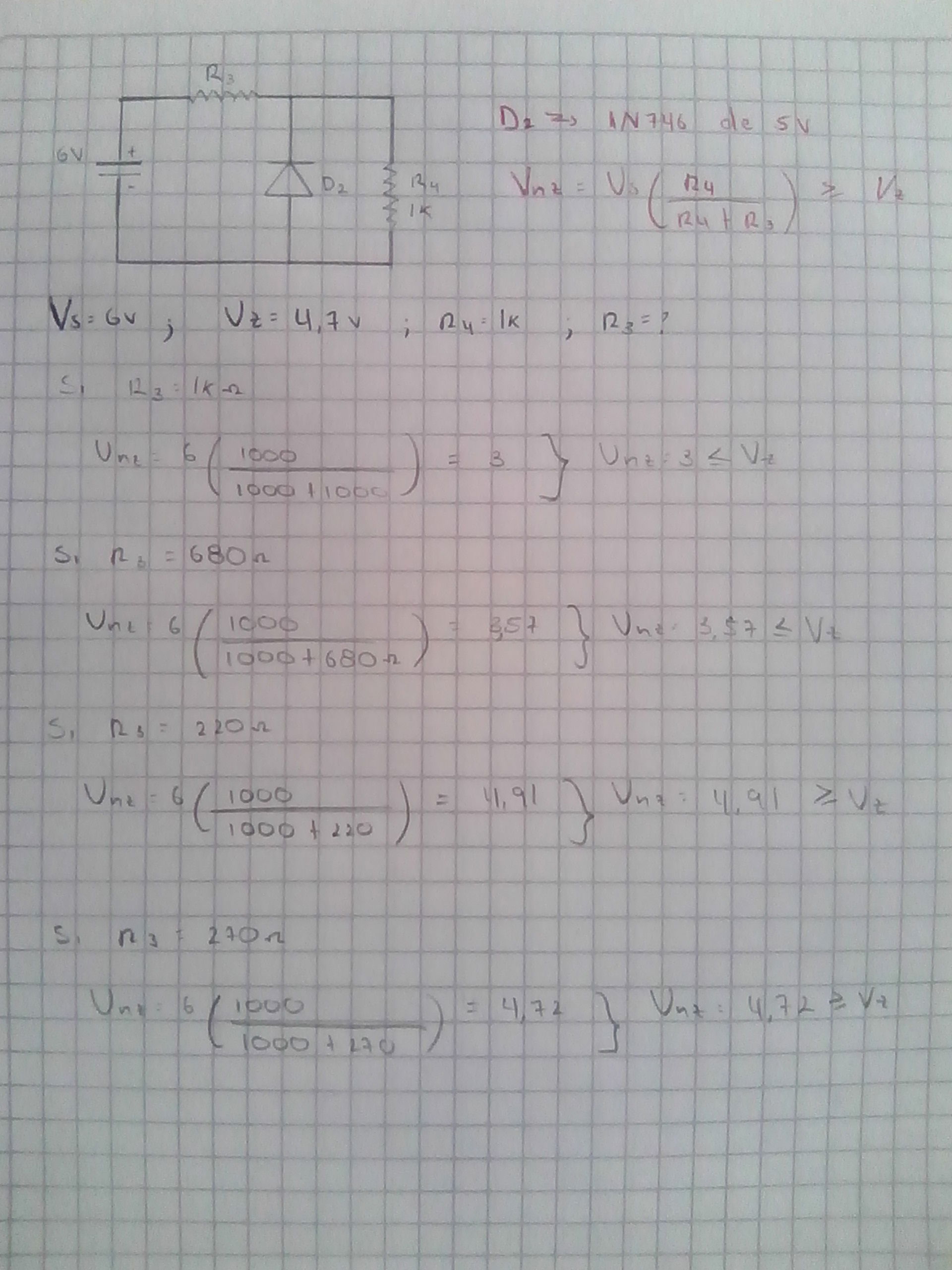

En la imagen  anterior vemos el analisis matematico del circuito con el zener, y dado que en este caso usamos un zener de 4,7v hallamos que para que el diodo pueda regular R3 tiene que ser igual o inferior a 270 ohms, preferiblemente inferior pues si R3 es igual a dicho valor, el diodo apenas regula.


Mediciones del Transformador:

                       Cables                     VRMS  (V)
                  Entre Naranjas                         20.3
                  Entre Azules                         13.6
                  Entre 1 y 2                          3.40
                  Entre 1 y 3
                          10.2
                  Entre 1 y 4                          17.3

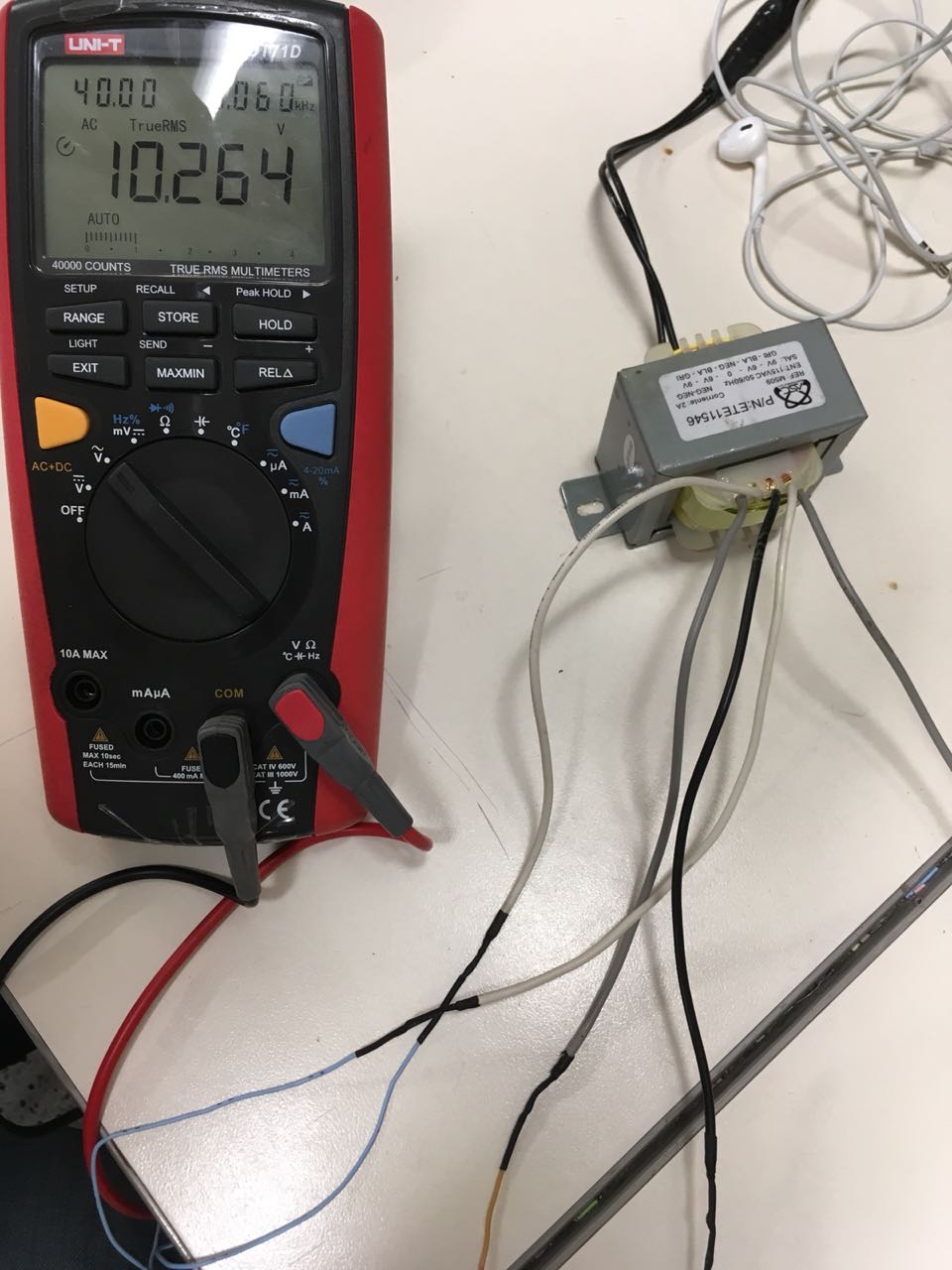

En la tabla anterior podemos observar las mediciones obtenidas del Transformador que utilizamos para la practica, y las combinaciones de los cables que tiene dicho transformador. A continuacion adjuntamos las imagenes de una de las mediciones:

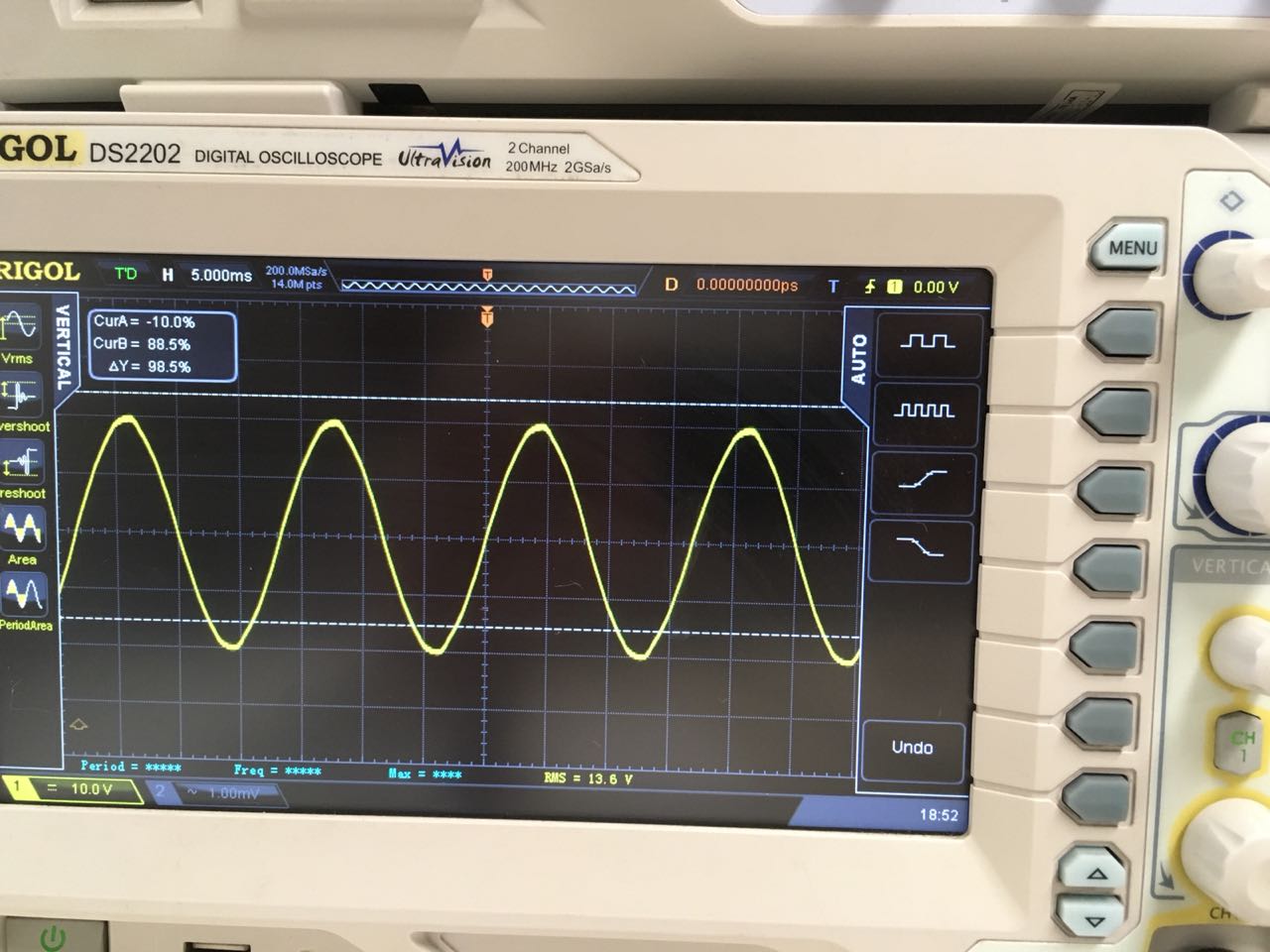

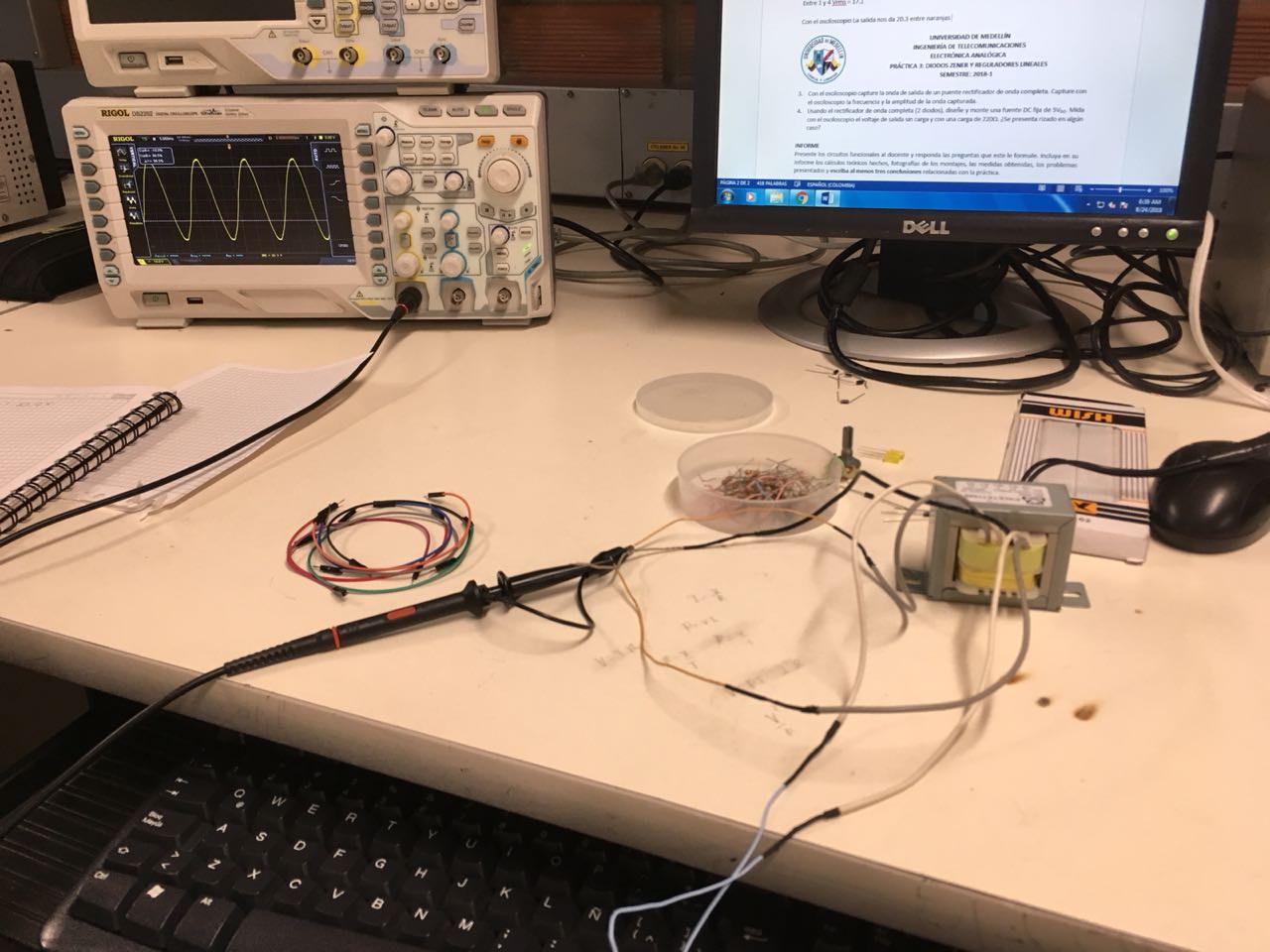

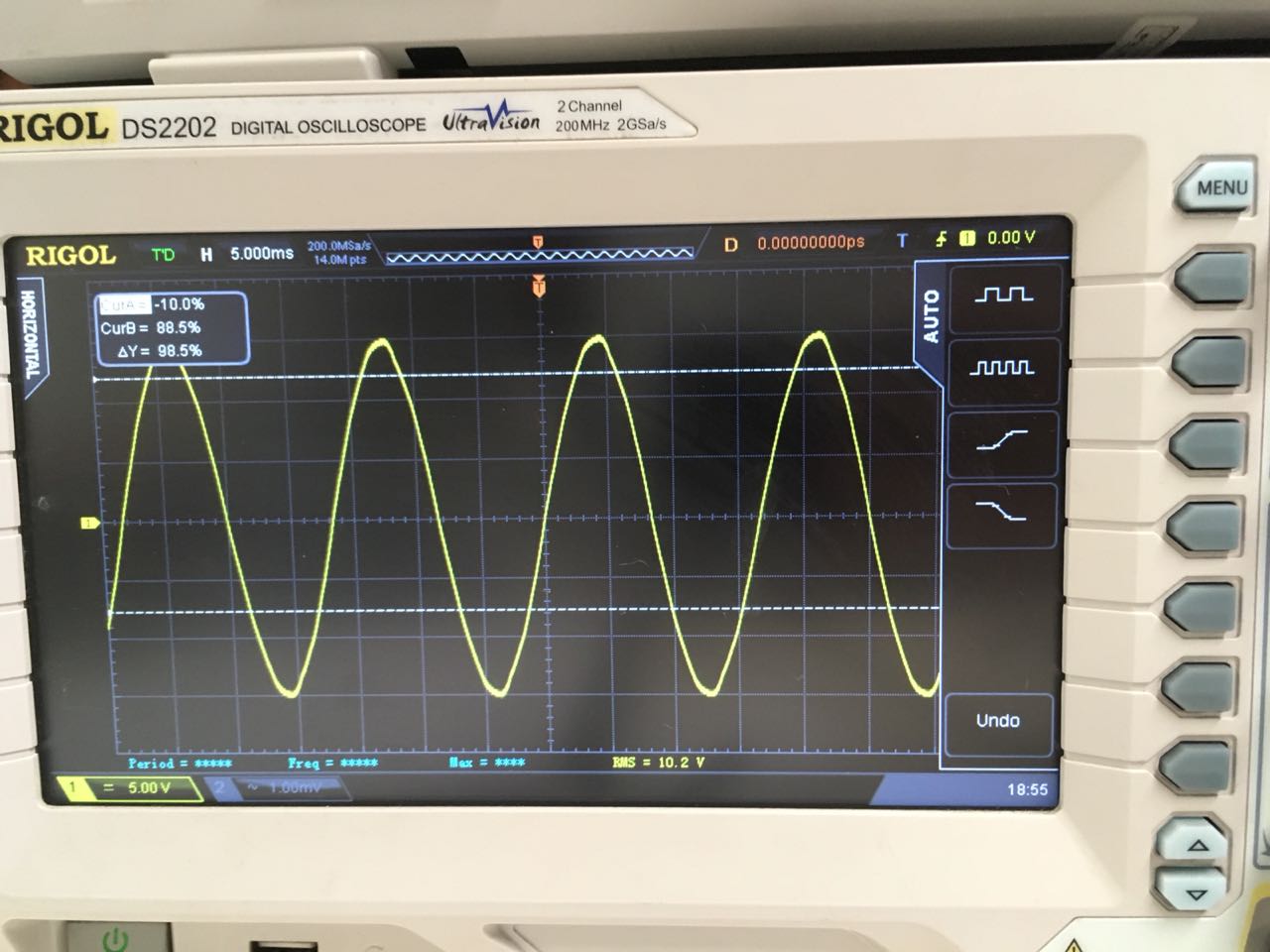

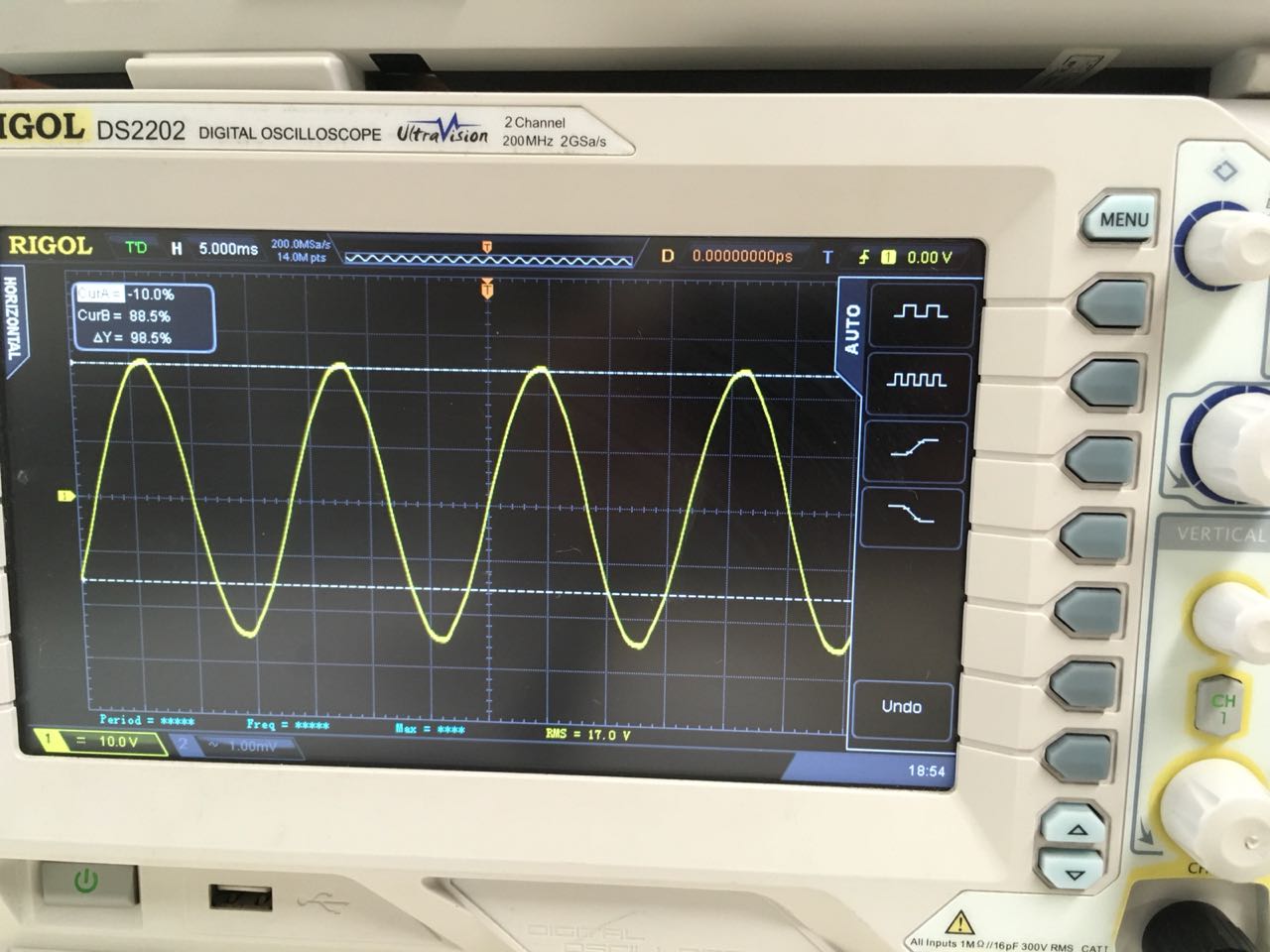

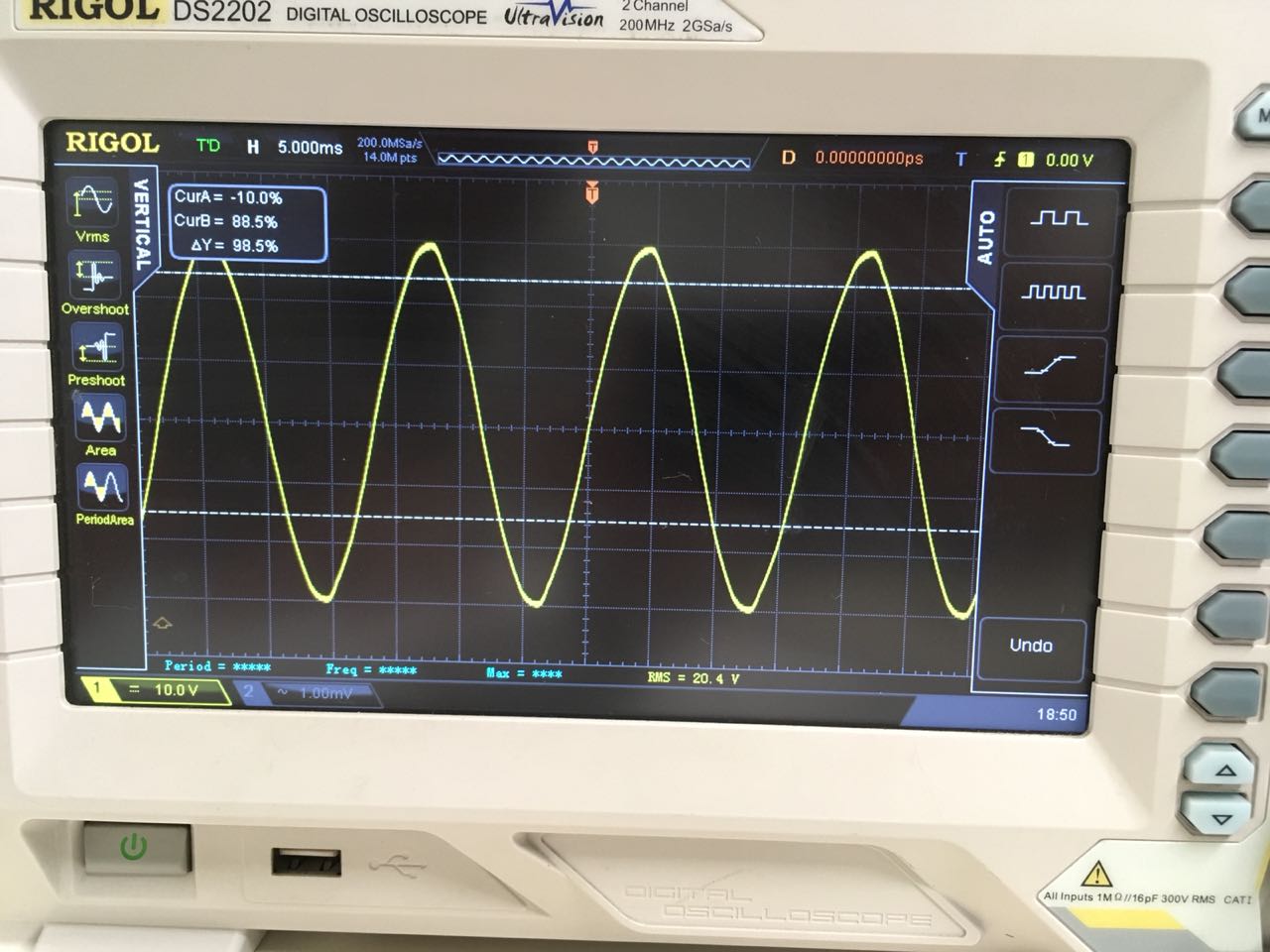

en las siguientes fotos mostramos los valores medidos en la tabla anterior, en el osciloscopio:


Circuito #3:

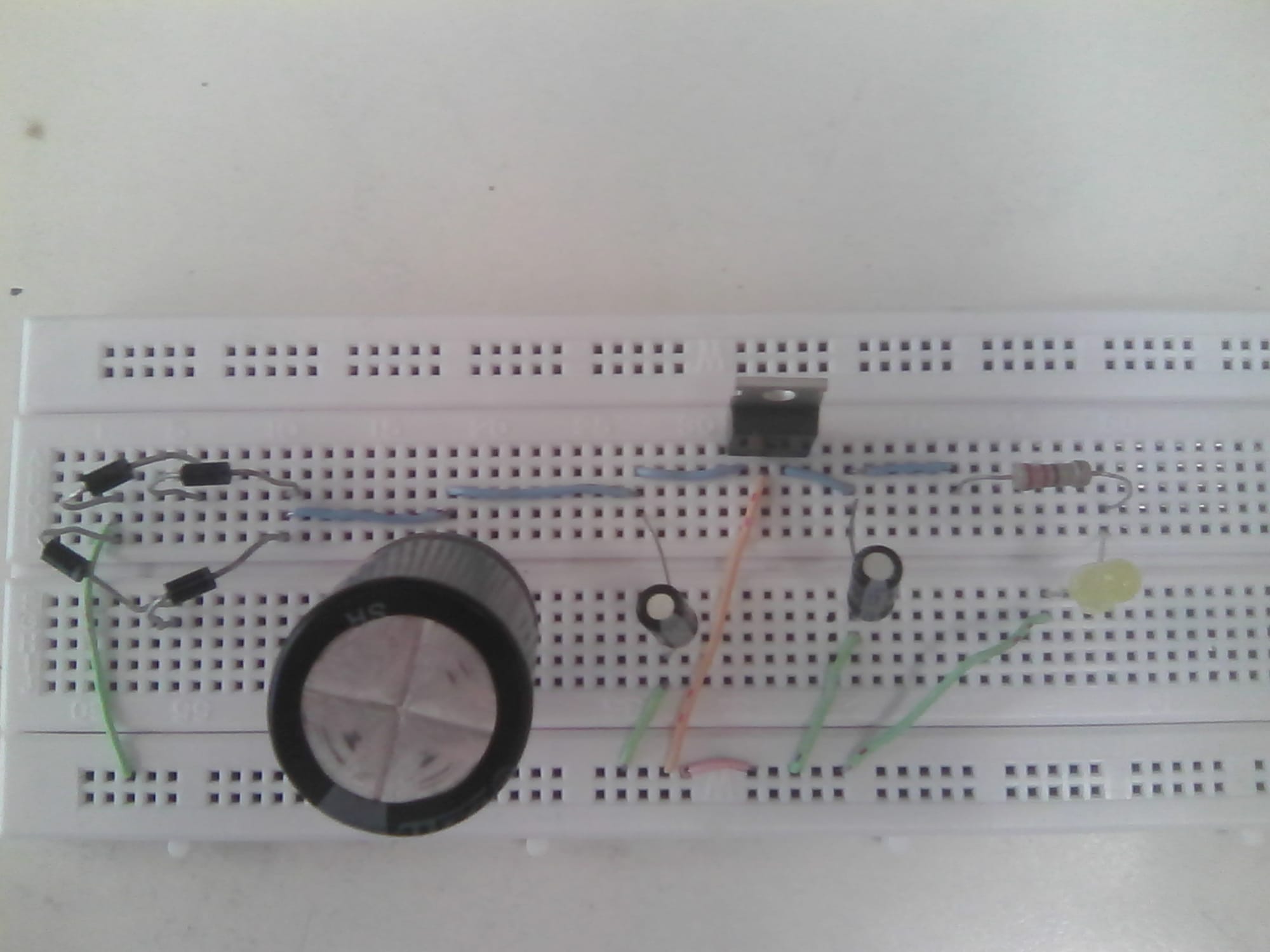

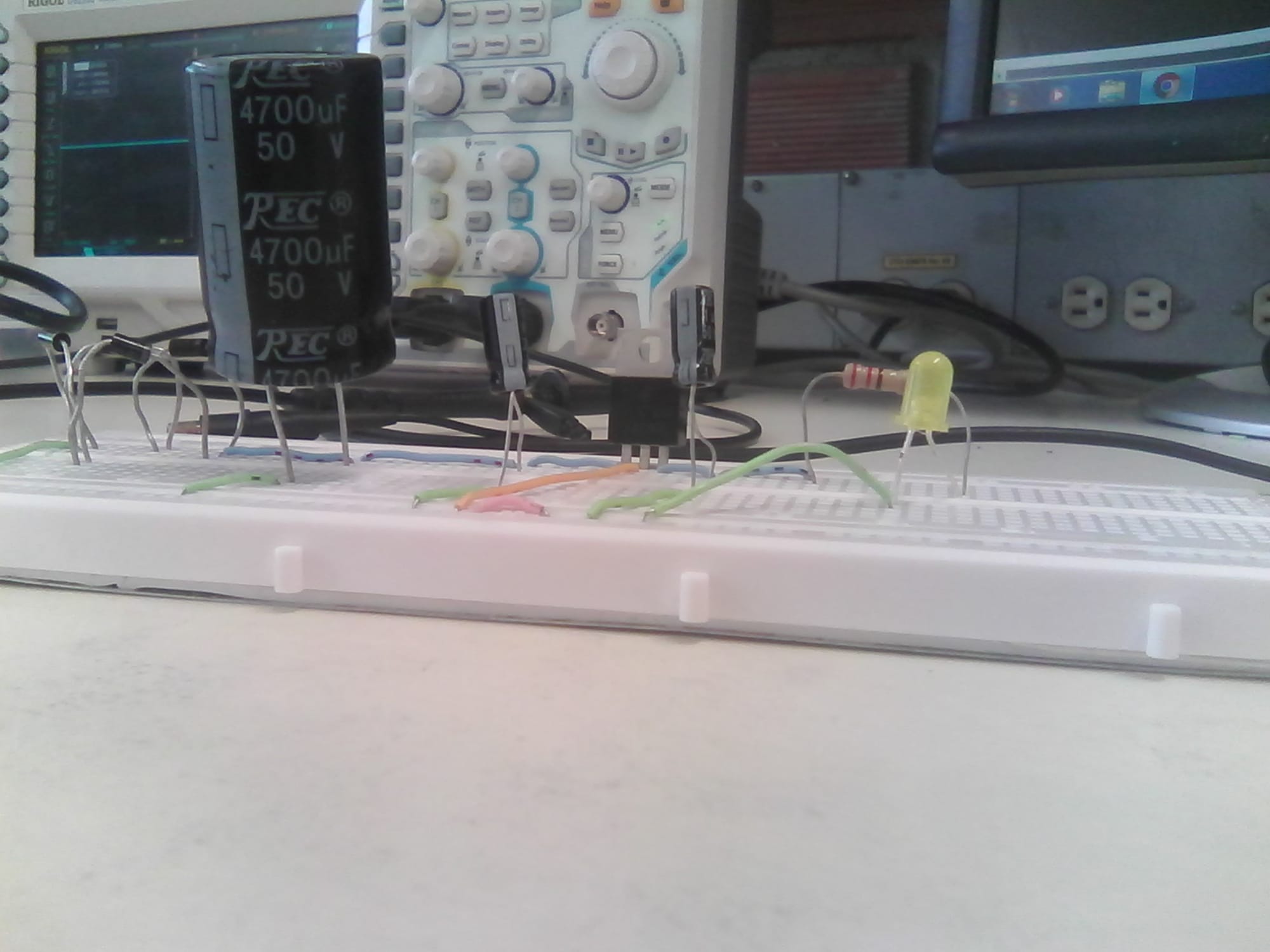

En esta parte de la practica, debíamos montar un puente rectificador con diodos, para luego montar la fuente rectificadora de onda completa. A continuacion las fotos del proceso de montaje, medicion y rectificacion:

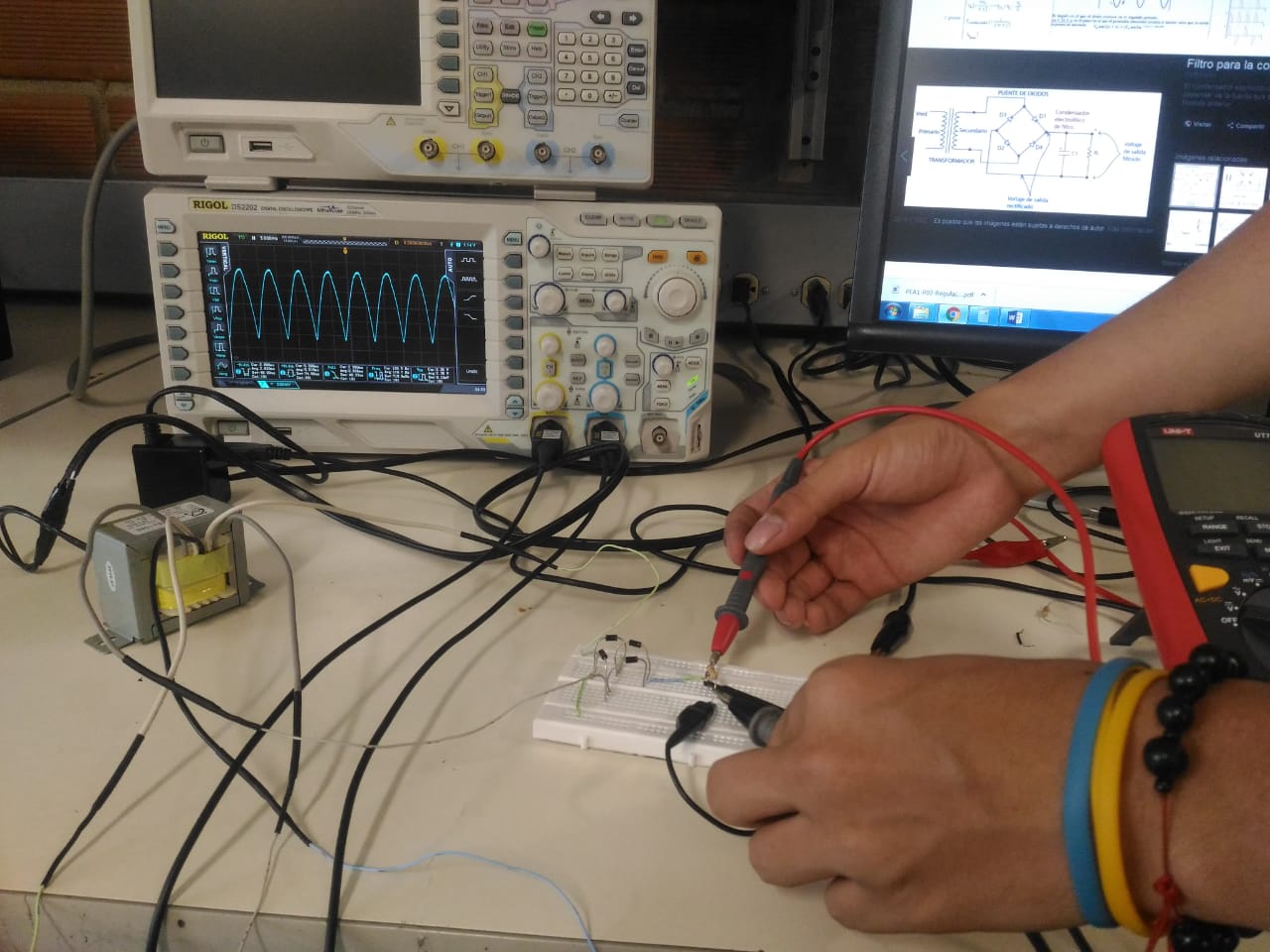

Luego de tener el montaje del circuito procedemos a alimentarlo con una señal AC proporcionada por el transformador y de esta manera comprobar que el puente que se monto si estuviera cumpliendo la labor de rectificacion, en la imagen se puede observar dicho procedimiento :

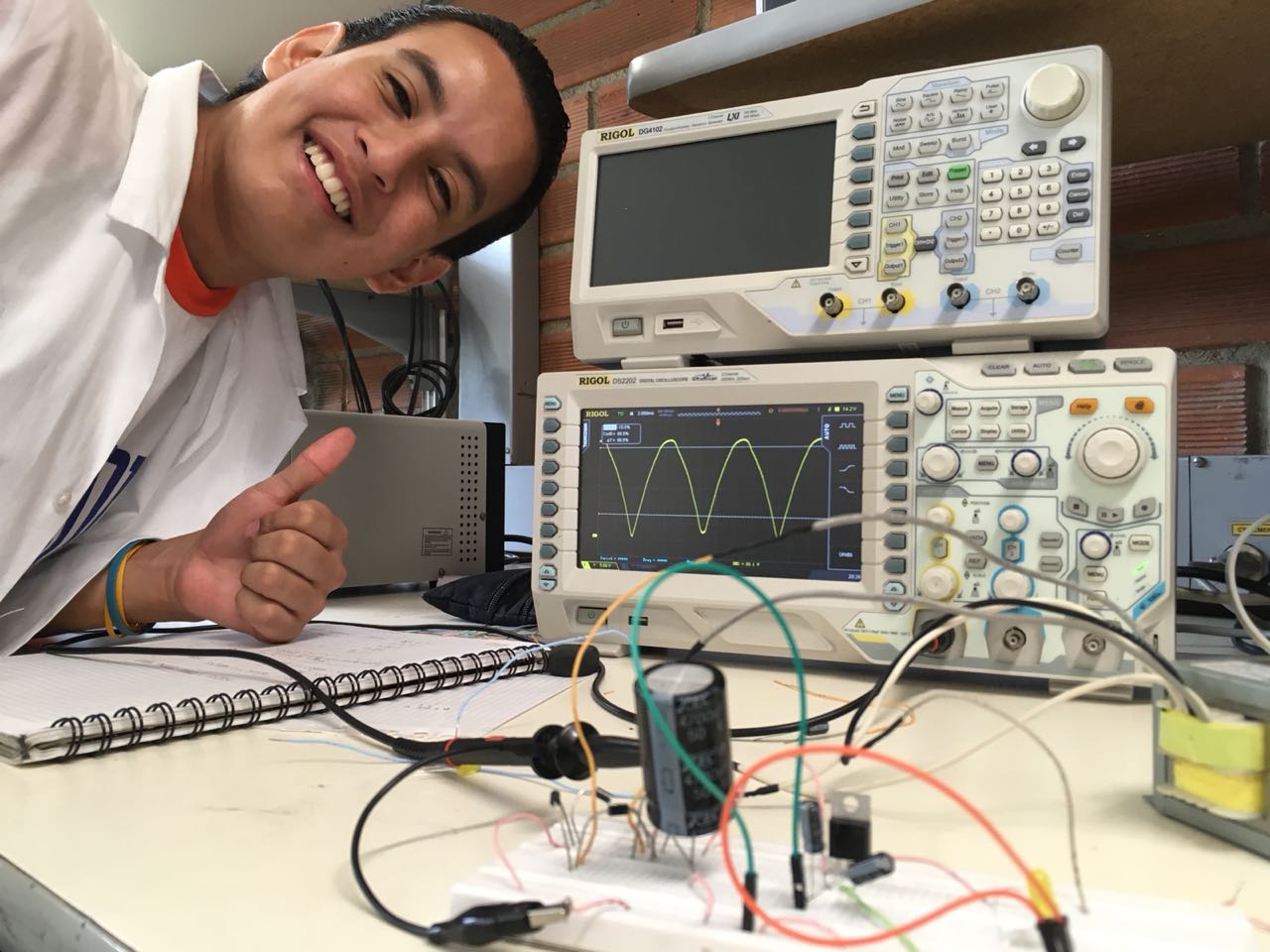

Una vez verificado este paso, el siguiente escalón era verificar, con la fuente rectificadora, que el montaje realizado en la clase cumpliera su función, la cual era ser un rectificador de onda completa. De igual manera vemos la cara de satisfacción, de uno de los miembros del grupo, por el deber cumplido:

  • El principal problema que nos resulto en la practica fue que hicimos una mala conexión del circuito con el puente de diodos, y a la hora de alimentarlo con el transformador, se nos quemaron todos los diodos. Ese fue el principal inconveniente que se nos presento, de ahí en adelante con la guía del profesor todo lo demás se sorteo de la mejor manera.

  • El puente de diodos es un elemento muy importante en la electronica pues es el primer paso paso para convertir un voltaje AC a DC, lo que lo hace un elemento indispensable, pues la mayoría de elementos elctronicos funcionan con voltaje DC.

  • Es importante que cuando construyamos una fuente DC utilicemos condensadores en su construcción, ya que estos evitan que la señal DC presente rizado en su forma de onda (el rizado es una alteracíon de la forma de onda de un voltaje DC, lo que puede afectar el correcto funcionameinto de un equipo conectado a la fuente).

  • El diodo zener funciona como un regulador de voltaje cuando esta conectado en inversa, siempre y cuando el voltaje que este entrando por el catodo sea mayor o igual a su voltaje zener (Vz).
